平面定轮钢闸门 | 定轮式滚动结构 | 大跨度闸门启闭平稳 | 高水头工况专用

在水库泄洪闸、大型泵站进水口或航运枢纽的调节闸上，闸门宽度往往超过4米，设计水头可能达到10米甚至20米以上。这种大尺寸、高水头的工况下，如果采用普通的滑动支承，门叶与轨道之间的摩擦力会非常大，不仅启闭困难，对启闭机的吨位要求也高。

平面定轮钢闸门采用滚轮代替滑块，将滑动摩擦变为滚动摩擦，显著降低启闭力。同时，滚轮沿轨道平稳滚动，门叶运行更平稳，特别适合大跨度、高水头或者需要频繁操作的工程。

什么是平面定轮钢闸门？

平面定轮钢闸门是一种门叶为平板结构、依靠安装在门叶两侧的定轮（滚轮）沿门槽轨道滚动来实现升降的闸门。这里的“定轮”是指轮轴固定在门叶轮架上，轮子本身绕轴转动，而不是像台车那样整体移动。

与普通平面滑动闸门相比，定轮闸门的主要区别在于支承方式：

• 滑动闸门：门叶两侧装滑块（高分子、铜合金等），在轨道上滑动，摩擦系数约0.3-0.5。

• 定轮闸门：门叶两侧装滚轮，在轨道上滚动，摩擦系数约0.05-0.1。

对于宽孔口、高水头的工程，定轮闸门可以明显减小启闭力，从而选用较小吨位的启闭机，节省土建和设备投资。

定轮闸门适用于哪些工程？

根据我们的经验，下面这些情况优先考虑定轮闸门：

• 孔口宽度≥3.5米，且设计水头≥8米

• 设计水头≥15米的任何尺寸（此时滑动闸门的启闭力过大）

• 闸门需要频繁启闭（比如泵站每天操作多次）

• 要求启闭平稳、门叶晃动小（如船闸输水廊道的工作闸门）

• 希望减小启闭机吨位，降低配套成本

常见的应用场景包括：

• 水库泄洪闸工作门（宽孔口、高水头）

• 泵站进水口快速闸门（需频繁启闭）

• 大型灌区干渠节制闸（宽跨度）

• 船闸闸首工作闸门（需平稳运行）

定轮闸门的结构组成

一台完整的平面定轮钢闸门，主要包括以下几个部分：

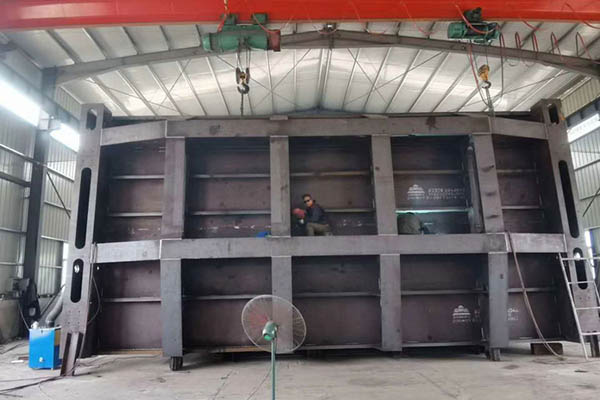

• 门叶：挡水主体，由面板、主梁、次梁、边梁等焊接而成。门叶厚度和梁格密度根据设计水头计算确定。对于大跨度闸门，门叶需要分成几个制造运输段，现场拼焊。

• 定轮系统：包括轮架、滚轮、轮轴、轴承和密封。滚轮通常用铸钢或锻钢制造，轮缘淬火处理提高表面硬度。轴承可采用滚动轴承（适合高水头）或自润滑轴套（免维护）。

• 轨道（埋件）：预埋在门槽内的钢轨，定轮在其上滚动。轨道材质常用50Mn或304不锈钢，工作面需精加工，硬度一般要求HRC45-50。

• 止水装置：橡胶密封条，安装在门叶四周。对于高水头闸门，有时采用充压式止水或可调式楔紧压板。

• 吊耳：门叶顶部的连接件，连接启闭机的螺杆、钢丝绳或液压缸。

• 门框埋件：包括底槛、主轨、反轨、侧轨等，共同构成闸门运行的导向和密封基面。

定轮的配置与设计要点

定轮的数量、大小和布置方式直接影响闸门的受力均匀性和启闭平稳性。

轮子数量：小跨度闸门每侧2个轮子（一上一下），大跨度（宽度>4米）每侧3个或4个轮子。轮子越多，单个轮子承受的荷载越小，但轮架结构越复杂。一般按每个轮子承受50-100kN轮压来初选数量。

轮子直径：常用直径250mm、300mm、400mm、500mm。直径越大，轮子与轨道的接触应力越小，但需要更宽的门槽。轮压计算公式：P = R / (n * k)，其中R为总水压力，n为单侧轮数，k为不均匀系数（取1.2-1.3）。然后根据轮压和轮子材料（如铸钢ZG310-570）校核接触强度（赫兹应力）。

轮子材质：常用铸钢ZG310-570或锻钢45#，轮缘表面淬火硬度HRC45-55。对于不锈钢闸门，轮子也可用304或316L（但耐磨性稍差），或采用双相不锈钢。在海水等高腐蚀环境中，轮子可做表面镀铬或喷涂陶瓷。

轴承形式：

• 滚动轴承（如调心滚子轴承）：摩擦特别小，适合高水头、大轮压，但需要定期注油，且水下密封要求高。

• 自润滑轴套（铜基镶嵌固体润滑剂）：免维护，适合水下长期浸泡，但摩擦系数略高于滚动轴承。

轮架设计：轮架需有足够的刚度，确保所有轮子同时接触轨道。轮架与门叶之间通常采用铰接或弹性连接，以适应轨道安装误差和门叶变形。

材质选择：碳钢还是不锈钢？

注意：不锈钢的硬度低于淬火钢，在高负载下滚轮容易磨损。对于水头超过15米且采用不锈钢滚轮的，建议加大轮子直径或增加轮子数量以降低接触应力。

平面定轮钢闸门技术参数参考（示例）

以下是一台典型4米×4米、设计水头15米的定轮闸门参考参数（可定制）：

安装与调试的注意事项

定轮闸门对安装精度要求高于滑动闸门，因为轮子与轨道的接触均匀性直接影响启闭平稳性和轮子寿命。

1. 轨道平直度与平行度

左右两根轨道的工作面须在同一垂直平面内，且相互平行。安装时用激光准直仪或经纬仪检查：

• 轨道中心距偏差 ≤ ±2毫米

• 单根轨道垂直度偏差 ≤ 1/1000

• 轨道接头处平滑过渡，高差不大于0.5毫米

2. 所有轮子同时接触轨道

这是定轮闸门安装特别关键的一步。用塞尺检查每个轮子与轨道之间的间隙，不应大于0.2毫米。如果有轮子悬空，需要在轮架与门叶之间加不锈钢垫片调整。调整后拧紧轮架螺栓，并做防松标记。

3. 止水座板平整度

止水座板（预埋或焊在门框上）需要机加工，平面度每米不超过0.2毫米，表面粗糙度Ra≤3.2μm。否则橡胶止水压不紧，会造成漏水。

4. 启闭机与吊耳对中

对于双吊点卷扬启闭机，两个吊点的中心距须与门叶两个吊耳的中心距一致，偏差不超过±2毫米。钢丝绳或螺杆的垂直度偏差不超过1/1000。

5. 初次启闭磨合

安装完成后，先手动或低速（电动微动）启闭2-3次，观察所有轮子是否转动灵活，有无卡阻、异响或偏磨。检查门叶运行是否平稳，有无晃动。

日常维护要点

定轮闸门的维护关键在轮子轴承和轨道。

• 每半年：通过注油孔向滚动轴承加注锂基润滑脂。如果是自润滑轴承，无需加油但需检查磨损情况。

• 每年：检查每个轮子是否转动灵活。如果某个轮子卡滞，可能是轴承进水生锈，需要拆下清洗或更换。

• 每年：检查轨道工作面。如有局部坑洼或锈蚀，打磨处理。轨道磨损超过2毫米，需要更换。

• 启闭试验：每季度进行一次全程启闭，防止长期不动导致轮子与轨道粘连。

• 碳钢闸门：漆面破损处及时打磨补涂，防止锈蚀扩展。

真实案例（脱敏）

案例1：湖南某大型水库泄洪闸，孔口尺寸5米×5米，设计水头18米。原采用滑动闸门，计算启闭力需要35吨，配套双吊点卷扬启闭机成本较高。改用定轮闸门（每侧4轮，轮径500mm），启闭力降到18吨，启闭机吨位减小近一半，土建荷载也相应降低。已运行6年，每年汛期启闭约20次，轮子转动正常，无偏磨。

案例2：广东某泵站进水口快速闸门，孔口尺寸3.5米×3.5米，设计水头12米，要求紧急关闭时间不超过2分钟。采用定轮闸门（每侧3轮），配套快速卷扬启闭机（启闭速度0.8米/分钟）。验收时进行50次连续启闭试验，轮子无异常磨损，启闭平稳。

案例3：江苏某船闸上闸首工作闸门，孔口宽度8米（分两扇），设计水头10米。采用双吊点定轮闸门，每扇门每侧4轮。由于船闸操作频繁（每天约10次），定轮结构显著降低了启闭力，运行两年后检查，轮子磨损轻微。

常见问题（FAQ）

Q：定轮闸门的造价相比滑动闸门高多少？
A：定轮系统增加了轮架、滚轮、轴承等部件，加工精度要求高，通常比同规格滑动闸门贵20%-40%。但如果考虑到启闭机吨位可以减小、土建结构可以简化，综合造价有时反而更低。具体需要根据实际工况核算。

Q：水中泥沙较多时，定轮会不会被卡住？
A：有一定风险。措施包括：轮子与轮架之间留有足够间隙（5-10毫米），让泥沙可以排出；采用带刮泥板的轮子；定期启闭让轮子转动自行排沙。如果泥沙特别严重（如黄河水），建议改用滑动闸门或弧形闸门。

Q：定轮闸门能用于水头超过25米的高压工况吗？
A：可以。通过增加滚轮直径、增加轮子数量、采用高强度轮子材料（如42CrMo）和滚动轴承，定轮闸门可适用于40米甚至更高水头。但需要专门进行有限元分析校核轮子接触应力和轮轴强度。

Q：不锈钢闸门配不锈钢滚轮，耐磨吗？
A：不锈钢的耐磨性低于淬火钢。如果水头较高（超过10米）或启闭频繁，建议滚轮采用淬火钢轮（表面镀铬或喷涂陶瓷），轨道用不锈钢。或者改用双相不锈钢。请提供具体工况，我们可以给出材料方案。

Q：定轮闸门需要定期更换轮子吗？
A：正常使用条件下，轮子寿命可达10-15年。如果发现轮子转动不灵活、表面出现剥落或磨损超过3毫米，就需要更换。轮子可单独拆卸，不必更换整个门叶。

如何获取平面定轮钢闸门的选型帮助？

如果您正在规划大型水库、泵站或船闸工程，需要大尺寸、高水头的平面闸门，请提供以下信息：

• 孔口尺寸（宽×高）

• 正向设计水头（挡水深度）

• 是否需要反向止水

• 预计启闭频率（每天/每年操作次数）

• 水质（淡水/海水/含沙量）

• 是否要求快速启闭

• 现场土建条件（门槽宽度、启闭机平台高度等）

收到信息后，我们24小时内给出定轮配置建议和参考报价。

河北水卓水工——源头工厂，专业制造平面定轮钢制闸门，支持碳钢、不锈钢定制，提供一对一选型方案。产品符合GB/T 14173标准，欢迎来厂考察或索取技术资料。
