渠道闸门螺杆启闭机配套 | 螺杆直驱结构紧凑 | 适用于小型渠道插板闸

在小型水利灌溉渠道、排涝泵站出水口以及农田田间渠系中，平面钢闸门或插板闸的运行可靠性直接关系到水资源调配效率。我们经过大量现场调研发现，许多项目因启闭机与闸门受力不匹配，导致卡阻、磨损甚至设备损坏。为此，我们推出了渠道闸门螺杆启闭机配套方案，主打螺杆直驱结构紧凑、适用于小型渠道插板闸、启闭力准确匹配及一站式配套。该方案旨在解决传统配置中空间不足、选型困难的问题，为中小型水利工程提供一套成熟、可靠的控制解决方案。

产品核心优势：为何选择螺杆直驱结构？

在水工机械选型中，传动方式的选择往往决定了设备的生命周期成本。对于小型渠道而言，空间通常较为受限，且操作频率不高但要求高可靠性。传统的齿轮箱结构虽然扭矩大，但在潮湿环境中容易积尘进水，维护成本较高。相比之下，螺杆直驱结构具有显著优势。

我们建议优先选择螺杆直驱方案，主要基于以下三点考量：首先是结构紧凑性。去除了减速箱这一中间环节，整机高度大幅降低，非常适合安装在顶宽有限的渠顶平台或桥墩上。其次是运行稳定性。螺杆直接驱动闸门升降，无齿轮啮合间隙，定位精度高，能够避免闸门在关闭时的“过冲”现象。*后是防逆转性能。螺杆自锁特性好，在断电或故障情况下，闸门不易发生自动下滑，保障下游安全。在某河道综合治理项目中，由于渠岸狭窄，若采用常规卷扬机需扩建工作桥，而采用我们的螺杆直驱配套后，仅需预留较小检修空间，既节省了土建投资，又缩短了工期。

适用场景解析：小型渠道插板闸的**匹配

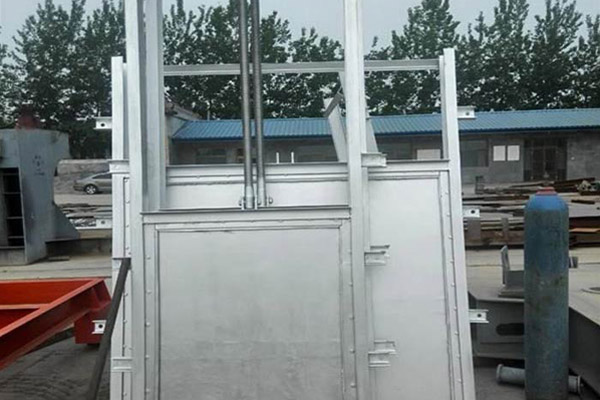

本套配套方案并非通用型产品，而是针对特定工况深度定制的。它主要适用于小型渠道插板闸（或平面滑动闸门）的启闭控制。这类闸门通常宽度在 1.5m 至 4.0m 之间，单宽水头压力不超过 10kN/m²。在此类工况下，如果启闭力过大，会导致闸门导轨过度磨损；如果启闭力过小，则无法克服淤泥阻力或水压。

在实际应用中，我们遇到过不少案例。例如在某农业节水改造县项目中，原设计的螺旋杆启闭机功率偏小，遇到夏季藻类附着严重时，闸门无法提升。通过重新核算摩擦系数和水压分布，我们将配套启闭机的额定启闭力进行了适当冗余设计，成功解决了问题。因此，我们在选型时，不仅关注闸门的几何尺寸，更会考察渠道内的实际水质情况、泥沙含量以及运行周期。对于经常需要调节流量的渠道，建议增加限位开关配置，实现自动化控制；而对于仅用于检修隔离的渠道，手动操作即可满足需求。这种灵活适配的能力，正是“一站式配套”的核心价值所在。

启闭力准确匹配：设计计算与选型依据

启闭力准确匹配是确保系统安全运行的关键。在选型过程中，我们不能简单地将闸门重量作为**依据，*须综合计算静水压力、动水压力、止水摩阻力及自重等因素。我们严格参照行业标准进行力学分析，确保每一个参数都有据可依。

在设计计算环节，我们主要依据SL 74-2019《水利水电工程钢闸门设计规范》。该标准详细规定了闸门在不同水位条件下的受力计算方法，特别是关于支反力和摩擦系数的取值范围。例如，在计算平面滑动闸门的水头推力时，我们需要根据闸门底缘型式和止水材料类型，选取合适的摩阻系数，通常不锈钢对不锈钢取 0.1~0.2，铸铁对铸铁取 0.3~0.4。基于此标准，我们可以计算出所需的*大启闭力，并以此确定螺杆直径、导程及电机功率。

为了便于客户直观了解产品规格，我们整理了常见的小型渠道配套参数表，供初步选型参考：

需要注意的是，以上数据仅为标准工况下的参考值。在具体项目中，如果渠道存在较大淤积风险，建议将启闭力预留 1.2 倍的安全系数。同时，螺杆材质应选用 45钢或 40Cr 调质处理，以保证足够的强度和耐磨性。

制造工艺与质量控制：从钢材到装配

好的设计理念需要精湛的制造工艺来落地。在水卓水工机械的生产车间里，每一台螺杆启闭机都要经历严格的工艺流程。从原材料进厂检验，到下料、焊接、机加工，再到*后的装配调试，每个环节都执行标准化作业。

在钢结构件制造方面，我们遵循GB/T 14173-2008相关要求（注：此处指代相关机械通用技术条件及验收规范精神），控制焊缝质量。所有受力焊缝均采用全熔透焊接，焊后进行无损探伤检测，确保无气孔、夹渣等缺陷。特别是螺杆与螺母的配合间隙，我们采用 CNC 机床加工，保证配合精度达到 IT8 级，防止运行过程中出现卡滞或晃动。此外，所有外露金属表面均进行喷砂除锈处理，并喷涂环氧富锌底漆和聚氨酯面漆，防腐年限在设计寿命内不低于 15 年。

在装配环节，我们会对整机进行空载试运行和负载测试。测试内容包括行程准确性、制动可靠性以及过载保护功能。例如，在额定启闭力的 1.25 倍负荷下进行短时加载，观察电机温升和结构变形情况，确保设备在*端工况下不会发生塑性变形。这种严谨的质量控制体系，是我们为客户提供“一站式配套”服务的底气所在。

施工安装与运维建议：确保长期稳定运行

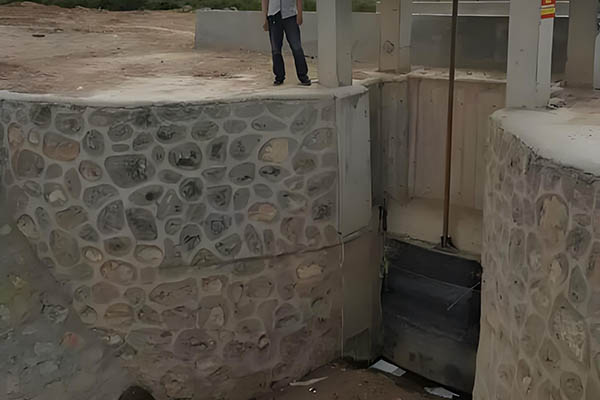

再好的产品，如果安装不当也会大打折扣。在现场施工指导中，我们通常会派出技术人员协助安装调试。安装渠道闸门螺杆启闭机时，首先要保证基础预埋件的标高和中心线误差控制在±2mm 以内。螺杆垂直度偏差不得超过 1/500，否则会导致闸门倾斜，加剧导轨磨损。

关于后续运维，我们建议建立定期巡检制度。每季度检查一次润滑状况，根据季节变化调整润滑油粘度；每年检查一次钢丝绳或螺杆的磨损程度，及时更换磨损严重的部件。特别要提醒的是，冬季寒冷地区要注意防冻措施，停机前应将闸门开启一定高度，避免冰层粘连导致无法启动。在某北方灌区项目中，因未采取防冻措施，次年春季启闭机卡死，造成大面积灌溉延误。这再次印证了规范运维的重要性。

此外，针对“一站式配套”中的电气部分，我们建议预留 PLC 接口。随着智慧水利的发展，未来的渠道管理将趋向远程监控。提前预留通讯接口，可以避免后期重复布线，降低改造成本。

结语

综上所述，渠道闸门螺杆启闭机配套不仅仅是一个机械产品的销售，更是包含设计、制造、安装、运维在内的系统工程。我们深知，在水利一线，任何一个小环节的疏忽都可能影响整个项目的效益。因此，我们始终秉持专业务实的态度，用扎实的数据支持选型，用严谨的工艺保障质量，用完善的配套服务减少用户的后顾之忧。

如果您正在规划小型渠道改造项目，或者对现有闸门启闭系统存在疑虑，欢迎随时联系我们。我们可以根据您的现场图纸和具体工况，提供免费的初步选型建议和方案设计。让我们携手合作，为您的水利工程提供更长久、更稳定的保障。
