直升式钢闸门 | 垂直升降结构紧凑 | 城市防洪雨水泵站用 | 手电两用快速启闭 | 源头工厂

在城市防洪排涝系统中，雨水泵站的进水口、城市河道的节制闸、地下通道的应急挡水设施，经常需要一种启闭快速、占地不大、密封可靠的闸门。直升式钢闸门就是为这类场景设计的。它靠垂直升降来截断或放开水流，门叶沿着门槽上下运动。结构简单，没有弧形闸门那套复杂的支铰和支臂，门槽占用空间小，很适合安装在泵站、涵洞这些空间有限的位置。

什么是直升式钢闸门？

直升式钢闸门是一种门叶沿垂直方向直线升降的平面闸门。门叶一般为平板结构，四周安装橡胶止水，两侧设滑块或滚轮，顶部连接启闭机。开启时门叶被提起到门槽上方的检修平台或启闭机塔内，关闭时落入门槽挡水。

它的核心特征就两个：垂直升降、结构紧凑。

和弧形闸门比，直升式闸门不需要下游凸出的支铰和支臂，门槽宽度和闸室长度都更小。和翻板闸门比，它可以完全打开，不影响过流断面。

直升式钢闸门适合用在哪些地方？

根据城市防洪和泵站工程的特点，下面这些场景经常用到直升式钢闸门：

1. 雨水泵站进水口

泵站进水前池和进水流道之间需要一道闸门，平时开启让水流进入泵室，检修水泵时关闭挡水。直升式闸门垂直升降，门槽紧贴泵房墙壁，不占用额外的安装空间。配快速启闭机，能在几分钟内完成关闭，防止雨水倒灌。

2. 城市河道节制闸

城区河道两岸空间有限，无法做大型闸室。直升式闸门的启闭塔可以建得很紧凑，门叶提升后位于门槽上方的有限高度内，对周边景观影响小。很多城市内河的控制闸采用这种形式。

3. 地下车库和地下通道的防洪挡板

一些地下车库入口会安装小型直升式钢闸门，平时闸门藏在门槽里或平放在地面以下，暴雨预警时升起挡水。虽然这种场合也常用插板式挡水板，但电动直升式闸门操作更便捷。

4. 泵站出水口防倒灌闸

出水口需要防止外河高水位时江水倒灌。直升式闸门配合拍门或者单独使用，关闭时密封可靠，开启时水流阻力小。

结构组成：一台直升式闸门有哪些部件？

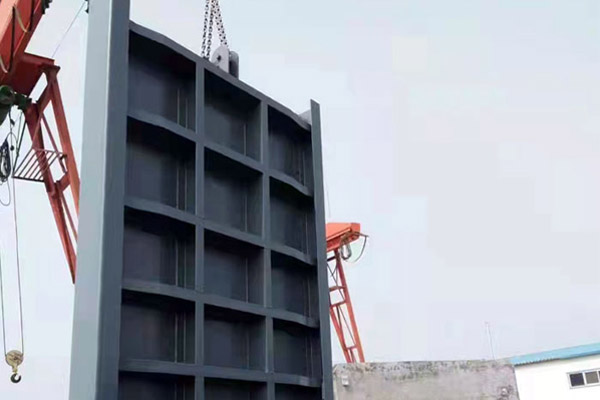

• 门叶：钢板焊接的箱型结构，面板朝向上游（迎水面）。门叶厚度和主梁布置根据设计水头确定。城市防洪工程的水头一般不高（3到8米），门叶重量适中。

• 支承部件：门叶两侧的滑块（滑动式）或滚轮（滚动式），沿门槽内的轨道上下移动。小型闸门用滑块，大型或频繁启闭的用滚轮。

• 止水装置：橡胶密封条，通常安装在下游侧（单向止水）。对于双向水头的泵站，可以做双向密封。

• 门框埋件：包括主轨、反轨、底槛和侧轨，预埋在混凝土中，提供导向和密封基面。

• 吊耳：门叶顶部的连接点，连接启闭机的螺杆或钢丝绳。

• 启闭机：通常配套螺杆式启闭机或卷扬式启闭机。城市防洪项目常用手电两用螺杆启闭机，因为手电两用兼顾了电动快速和停电手摇。

为什么城市防洪偏爱手电两用快速启闭？

城市防洪的特点是：平时不用，暴雨来时要求快速反应。如果只靠电动，万一停电就麻烦了。如果只靠手摇，洪水来了来不及。

手电两用启闭机解决了这个矛盾：

• 电动模式：正常供电时，一键启闭，速度约0.3-0.5米/分钟。对于3米高的闸门，从关闭到全开大约6-10分钟。

• 手动模式：停电时，手摇操作，速度慢一些（约0.1米/分钟），但能保证闸门可以启闭。

• 快速关闭功能：部分泵站事故闸门要求快速关闭（≤2分钟），可以选配快速卷扬启闭机，但手电两用螺杆机一般达不到这个速度，需要明确说明。

对于普通雨水泵站的进水闸，手电两用螺杆启闭机是性价比高的选择。

直升式钢闸门的技术参数参考（城市防洪常用规格）

以下是一台适用于雨水泵站进水口的典型直升式钢闸门参数（可定制）：

安装时需要注意的几个细节

直升式闸门安装不算复杂，但下面几点做不好，后期麻烦不少。

1. 门框埋件的垂直度和平整度

门槽轨道须垂直，左右两条轨道的工作面要在同一平面内。安装时用铅垂线或经纬仪检查，轨道中心距偏差不超过±2毫米，垂直度偏差不超过1/1000。止水座板要平整，表面粗糙度Ra≤3.2μm。

2. 滑块与轨道的间隙

滑动式闸门的滑块与轨道单侧间隙控制在2-3毫米。太紧会卡阻，太松门叶晃动大，止水容易漏水。

3. 启闭机与门叶的对中

螺杆启闭机的螺杆中心线须与门叶吊耳的中心对正，偏差不应超过1度。偏了的话，螺杆受力弯曲，门叶也会倾斜。

4. 启闭机平台的标高

平台高度要保证门叶全开时，门叶底部高于水位（或者有足够的检修空间）。设计时留出余量，避免闸门提到顶了还被水淹没。

日常使用和维护

直升式闸门在泵站里属于不常操作但关键时候须可靠的设备。维护不用太频繁，但要有计划。

• 每季度：手动或电动启闭一次，观察有无卡阻、异响。

• 每半年：螺杆涂抹润滑脂，检查启闭机齿轮箱油位。

• 每年：检查橡胶止水有无老化开裂，测量滑块厚度（滑动式），检查门叶漆面。

• 汛期前：须做一次检查，确保闸门能正常启闭，限位开关动作可靠。

真实案例（脱敏）

案例1：江苏某城市雨水泵站进水闸，孔口尺寸2.5米×2.5米，设计水头5米。采用直升式滑动钢闸门，Q235B喷锌防腐，配套8吨手电两用螺杆启闭机。已运行6年，每年汛期前检查维护，至今无故障。

案例2：浙江某地下通道防洪闸，孔口尺寸3米×1.2米（宽×高），设计水头3米。采用不锈钢直升式闸门，配手电两用螺杆启闭机。平时闸门处于开启状态（提起），暴雨预警时关闭。运行2年，启闭响应正常。

常见问题（FAQ）

Q：直升式闸门和弧形闸门比，哪个更适合泵站？
A：泵站进水口通常空间有限，直升式闸门占用的闸室长度更短，门槽宽度也更小，更适合紧凑布置。弧形闸门虽然启闭力小，但需要下游有足够的空间布置支铰和支臂。所以泵站进水闸绝大多数用直升式。

Q：手电两用螺杆启闭机停电时手摇费力吗？
A：设计合理的螺杆启闭机，手摇时用力不大。一般一个成年人可以轻松摇动。如果感觉特别重，可能是启闭机选型偏大，或者螺杆垂直度有问题，需要检查。

Q：直升式闸门能做双向止水吗？
A：可以。在门叶两侧都布置密封条，并增加反向楔紧装置。但泵站进水闸通常只需要正向止水（挡外河水）。如果需要双向（比如泵站出水闸门），请在下单时说明。

Q：不锈钢闸门比碳钢贵多少？
A：以304不锈钢为例，材料成本比碳钢高40%-50%，但省去了喷锌防腐的费用。综合下来，整台闸门价格比碳钢喷锌贵30%左右。沿海或污水环境建议用不锈钢。

如何获取直升式钢闸门的选型建议？

如果您正在规划雨水泵站、城市河道或地下挡水工程，需要一台结构紧凑的直升式钢闸门，请提供以下信息：

• 孔口尺寸（宽×高）

• 设计水位

• 安装形式（附壁式还是涵洞式）

• 启闭方式偏好（手电两用螺杆/卷扬/手动）

• 水质（淡水/轻度腐蚀/海水）

收到信息后，我们24小时内给出选型方案和参考报价。

河北水卓水工——源头工厂，专业制造直升式钢闸门，支持碳钢、不锈钢定制，手电两用快速启闭可选。产品符合水利行业标准，欢迎来厂考察。
