平面滚轮钢制闸门 | 滚轮替代滑块摩擦力小 | 大型水利工程 | 碳钢/不锈钢定制

在大型水库的泄洪闸、航运枢纽的调节闸，或者泵站的大型进水口，闸门宽度往往超过4米，门叶重量可达数吨甚至十几吨。如果还用传统的滑动支承，启闭时的摩擦力会非常大，操作困难，对启闭机的要求也高。平面滚轮钢制闸门，把门叶两侧的滑块换成滚轮。滚轮在门槽钢轨上滚动，摩擦系数远低于滑动摩擦，启闭力明显减小。对于大尺寸、高水头或者需要频繁操作的闸门，这种结构更实用。

什么是平面滚轮钢制闸门？

平面滚轮钢制闸门是一种门叶为平板结构、依靠滚轮沿门槽轨道滚动来实现升降的闸门。与平面滑动闸门的主要区别在于支承方式——滑动闸门用的是滑块，滚轮闸门用的是定轮（滚轮）。

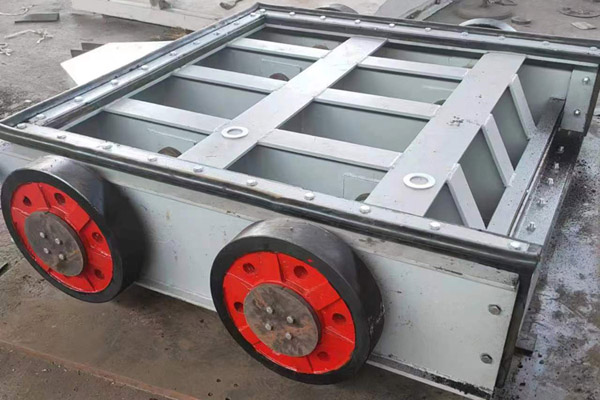

滚轮通常安装在门叶两侧的轮架上，每侧布置2到4个。闸门升降时，滚轮在预埋的门槽钢轨上滚动，只有很小的滚动摩擦，启闭力显著降低。

这种闸门主要用在以下场合：

• 孔口宽度超过3米，且设计水头超过8米

• 闸门启闭频繁（比如泵站每天多次操作）

• 希望选用较小吨位的启闭机，节省配套成本

• 需要远距离手动操作，要求启闭轻便

滚轮结构相比滑动结构有哪些优势？

平面滑动闸门在中小尺寸、低水头场合完全够用。但到了大尺寸、高水头，滑动结构的局限性就出来了。

综合来看：滑动闸门适合小尺寸、低水头、不常操作的场合。滚轮闸门适合大尺寸、高水头、频繁操作的工程。

滚轮闸门的结构组成

一台完整的平面滚轮钢制闸门，主要包括以下几部分：

• 门叶：挡水主体，由面板、主梁、次梁、边梁组成，钢板焊接成箱型结构。门叶厚度和梁格密度根据设计水头计算确定。

• 滚轮系统：包括轮架、滚轮、轮轴、轴承和密封。滚轮通常用铸钢或锻钢制造，轮缘淬火处理提高耐磨性。轴承一般采用自润滑轴承或滚动轴承。

• 轨道（埋件）：预埋在门槽内的钢轨，滚轮在其上滚动。轨道材质常用50Mn或304不锈钢，表面需精加工。

• 止水装置：橡胶密封条，安装在门叶四周。对于正向止水，密封面设在下游侧。止水压紧量通过楔紧装置调节。

• 吊耳：门叶顶部的连接件，连接启闭机的螺杆或钢丝绳。

• 门框：包括底槛、主轨、反轨、侧轨等埋件，共同构成闸门运行的导向和密封界面。

滚轮的设计与配置

滚轮的数量、大小和布置方式，直接影响闸门的运行平稳性。

• 每侧轮数：小尺寸闸门每侧2个轮子，大尺寸（宽度>4米）每侧3或4个。轮子多，单个轮子受力小，但轮架复杂。

• 滚轮直径：根据轮压计算，常用直径250mm、300mm、400mm、500mm。轮子越大，接触应力越小，但门槽需要更宽。

• 轮子材质：铸钢ZG310-570或锻钢45#，轮缘表面淬火硬度HRC45-55。对于不锈钢闸门，轮子也可用不锈钢材质（耐磨性稍差）。

• 轴承形式：滚动轴承（如调心滚子轴承）摩擦力小，适合高水头；自润滑轴套（铜基镶嵌固体润滑剂）免维护，适合水下环境。

• 轮压计算：每个滚轮承受的荷载，按总水压力除以轮子数量，再乘不均匀系数（一般取1.2-1.3）。轮压不能超过材料的接触强度。

材质选择：碳钢还是不锈钢？

注意：不锈钢的硬度低于淬火钢，滚轮在高负载下容易磨损。对于海水环境且水头较高的情况，建议滚轮采用双相不锈钢或表面堆焊耐磨层。

平面滚轮钢制闸门技术参数参考（示例）

以下是一台典型4x4米、设计水头12米的滚轮闸门参考参数（可定制）：

安装与调试注意事项

滚轮闸门对安装精度要求比滑动闸门更高。以下几个环节需要着重关注：

1. 轨道平直度与平行度：左右两根轨道的工作面须在同一平面内。安装时用激光准直仪检查，轨道中心距偏差不超过±2毫米，垂直度偏差不超过1/1000。轨道接头处平滑过渡，高差不大于0.5毫米。

2. 滚轮与轨道的接触：所有滚轮须同时接触轨道。用塞尺检查滚轮与轨道之间的间隙，不应大于0.2毫米。如有轮子悬空，需要在轮架与门叶之间加垫片调整。

3. 止水座板平整度：止水座板需要机加工，平面度每米不超过0.2毫米。否则橡胶止水压不紧，会漏水。

4. 启闭机与吊耳对中：卷扬启闭机的两个吊点（双吊点）中心距应与门叶吊耳中心距一致，偏差不超过±2毫米。螺杆启闭机的螺杆中心应与吊耳孔对正。

5. 初次启闭磨合：安装完成后，先手动或低速启闭2-3次，观察滚轮转动是否灵活，有无卡阻或异响。检查所有螺栓（特别是轮架螺栓）是否紧固。

日常维护要点

滚轮闸门的维护关键在滚轮轴承和轨道。

• 每半年：通过注油孔向滚轮轴承加注润滑脂。如果是自润滑轴承，无需加油但需检查磨损。

• 每年：检查滚轮转动情况。如果某个轮子转动卡滞，可能是轴承进水生锈，需要拆下清洗或更换。

• 每年：检查轨道工作面。如有局部坑洼或锈蚀，打磨处理。轨道磨损超过2毫米，需要更换。

• 启闭试验：每季度进行一次全程启闭，防止长期不动导致滚轮与轨道粘连。

• 碳钢闸门：漆面破损处及时补涂。

哪些工程适合采用平面滚轮钢制闸门？

根据我们给多个大型水利项目配套的经验，下面这些情况建议使用滚轮闸门：

• 孔口宽度≥3.5米，且设计水头≥8米

• 设计水头≥15米的任何尺寸（此时滑动闸门的启闭力过大）

• 闸门每天操作次数较多（如泵站事故闸门需要快速关闭）

• 希望选用较小吨位启闭机以节省土建和设备成本

• 后期维护人员技术水平一般，不希望频繁处理滑块磨损问题

真实案例（脱敏）

案例1：湖南某大型水库泄洪闸，孔口尺寸5米×5米，设计水头18米。原方案采用滑动闸门，计算启闭力需要35吨，配套卷扬启闭机成本高。改用滚轮闸门（每侧4轮，轮径500mm），启闭力降到18吨，启闭机吨位减小近一半。已运行5年，滚轮转动正常，无卡阻。

案例2：广东某泵站进水口快速闸门，孔口尺寸3.5米×3.5米，设计水头12米，要求紧急关闭时间不超过2分钟。采用滚轮闸门，每侧3轮，配套快速卷扬启闭机。启闭速度0.8米/分钟，满足快速关闭要求。验收时做过50次连续启闭试验，滚轮无异常磨损。

常见问题（FAQ）

Q：滚轮闸门会不会因为泥沙卡住轮子？
A：水中泥沙较多时，确实有卡住滚轮的可能。措施包括：滚轮与轮架之间留有足够间隙（5-10毫米），让泥沙可以排出；采用带刮泥板的轮子；定期启闭让轮子转动自行排沙。如果泥沙特别严重，建议改用滑动闸门或弧形闸门。

Q：滚轮闸门的造价相比滑动闸门高多少？
A：滚轮系统增加了轮架、滚轮、轴承等部件，加工精度要求高，通常比同规格滑动闸门贵20%-40%。但如果考虑启闭机吨位可以减小、土建结构可以简化，综合造价有时反而更低。具体需要核算。

Q：滚轮闸门能用在水头超过25米的高压工况吗？
A：可以。通过增加滚轮直径、增加轮子数量、采用高强度轮子材料（如42CrMo）和滚动轴承，滚轮闸门可适用于40米甚至更高水头。但高水头下滚轮的接触应力很大，需要专门进行有限元分析。

Q：不锈钢闸门配不锈钢滚轮，耐磨吗？
A：不锈钢的耐磨性低于淬火钢。如果水头较高（超过10米）或启闭频繁，建议滚轮采用淬火钢轮（表面镀铬或喷涂陶瓷），轨道用不锈钢。或者改用双相不锈钢。请提供具体工况，我们可以给出材料方案。

如何获取平面滚轮钢制闸门的选型帮助？

如果您正在规划大型水库、泵站或河道工程，需要大尺寸、高水头的平面闸门，请提供以下信息：

• 孔口尺寸（宽×高）

• 正向设计水头（*大挡水深度）

• 是否需要反向止水

• 预计启闭频率（每天/每年操作次数）

• 水质（淡水/海水/含沙量）

• 是否要求快速启闭

• 现场土建条件（门槽宽度、启闭机平台高度）

收到信息后，我们24小时内给出滚轮配置建议和参考报价。

河北水卓水工——源头工厂，专业制造平面滚轮钢制闸门，支持碳钢、不锈钢定制，提供一对一选型方案。产品符合GB/T 14173标准，欢迎来厂考察或索取技术资料
