3x3米平面钢制闸门 | 中型渠道水库专用 | 源头工厂支持非标定制

在水库的放水涵洞、中型灌溉渠道的分水口或者泵站的进水前池，3米见方的孔口相当常见。这个尺寸的闸门，既要承受几米到十几米的水压力，又要保证启闭顺畅、密封可靠，还不能太复杂——毕竟现场维护条件有限。

平面钢制闸门就是为这种需求设计的。结构简单，受力清晰，配上合适的启闭机，一个人就能操作。

什么是3x3米平面钢制闸门？

平面钢制闸门是一种门叶为平板结构、沿门槽垂直升降的挡水设备。3x3米指的是孔口净宽3米、净高3米。门叶由钢板焊接成箱型结构，四周布置橡胶止水，两侧安装滑块或滚轮，顶部设置吊耳连接启闭机。

这种闸门主要用在需要完全截断或放开水流的场合，比如：

• 水库取水塔的工作闸门或检修闸门

• 中型灌区干渠上的节制闸或分水闸

• 泵站进水口的快速闸门

• 河道上的拦河闸

结构组成：一台闸门有哪些部件？

一台完整的平面钢制闸门包含以下几个部分：

• 门叶：挡水的主体，由面板、主梁、次梁、边梁和纵向加劲肋焊接而成。面板朝上游（迎水面），背面是梁格结构。

• 支承部件：门叶两侧的滑块（滑动式）或滚轮（滚轮式），沿着门槽内的轨道上下移动。3x3米规格常见滑动支承或定轮支承。

• 止水装置：橡胶密封条，安装在门叶四周或者门框上，压紧后阻止漏水。对于单向止水，密封面设在下游侧。

• 吊耳：门叶顶部的金属耳座，用于连接启闭机的螺杆或钢丝绳。

• 门框（埋件）：预先浇筑在混凝土中的轨道和止水座板，是闸门运行的轨道和密封基面。

滑动还是滚轮？怎么选

3米宽的闸门，两种支承方式都能用。根据我们的经验，选择主要看设计水头和操作频率。

滑动支承（滑块）：滑块材料常用高分子聚乙烯或铜合金。启闭时滑块在轨道上滑动。优点是结构简单、造价低、泥沙不敏感。缺点是大水头下启闭力较大。适合水头不超过8米、启闭不频繁的工况。

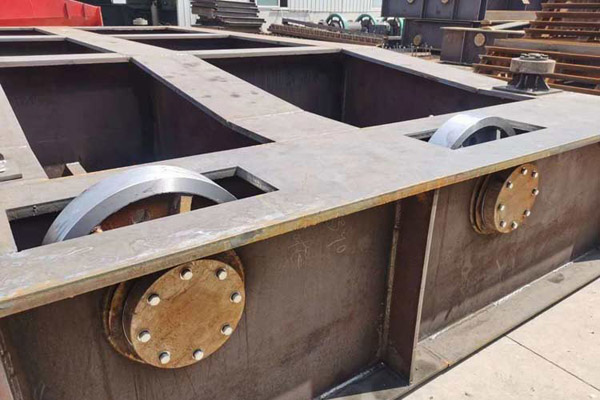

滚轮支承（定轮）：门叶两侧安装2到4个滚轮，滚动摩擦，启闭力小很多。适合水头超过8米，或者需要经常启闭的场合。缺点是造价稍高，轮子如果被泥沙卡住需要清理。

对于3x3米闸门，如果设计水头在6米以内，滑动式完全够用；如果水头超过8米，或者泵站每天都要开关，建议选滚轮式。

材质：碳钢还是不锈钢？

普通淡水工程，碳钢喷锌足够用。沿海或者污水环境，建议上不锈钢。虽然一次投入高一些，但省去了后期定期除锈刷漆的麻烦。

3x3米平面钢闸门技术参数参考

以下是一台典型3x3米滑动式平面钢闸门的参考参数（可定制）：

如果是滚轮式，启闭力可以降低到5-8吨，配小一号启闭机。

安装时容易忽略的几个细节

平面钢闸门安装看似不复杂，但下面几点做不好，后期容易出问题。

1. 门框埋件要找准：门槽轨道的垂直度和平行度直接影响启闭是否顺畅。安装时用经纬仪或激光准直仪校准，轨道中心距误差不超过±2毫米，垂直度偏差不超过1/1000。

2. 止水座板平整度：止水座板需要研磨或机加工，表面粗糙度Ra≤3.2μm，平面度每米不超过0.2毫米。否则橡胶止水压不紧，会漏水。

3. 滑块与轨道间隙：滑块与轨道的单侧间隙一般控制在2-3毫米。太小了容易卡阻，太大了门叶晃动，密封不好。

4. 启闭机与吊耳对中：螺杆或钢丝绳的中心线要与吊耳孔中心对正，偏斜角度不应超过1度。偏了的话，启闭时门叶受力不均，可能倾斜。

日常使用和维护指南

一台保养得当的平面钢闸门，用二十年很常见。下面这些事花不了多少时间，但能省下大笔维修费。

• 每季度启闭一次：即使不需要调节水位，也建议把闸门走一个全程，防止滑块和轨道生锈粘连。

• 螺杆润滑：螺杆启闭机的螺纹每半年涂一次锂基润滑脂。卷扬启闭机的钢丝绳每月涂抹一次专用油脂。

• 橡胶止水检查：每年放空一次，检查止水带有没有裂纹、老化。如果发现漏水，先试试调整楔紧螺栓；如果止水已经硬化，就需要更换。

• 碳钢闸门漆面修补：发现漆面破损露出金属，及时打磨补涂。一个小点不处理，几年后可能锈成一片。

• 启闭机限位开关测试：每半年手动触发一次上限和下限开关，确保动作正常。

哪些工程适合用3x3米平面钢闸门？

根据我们给几十个项目配套的经验，下面这些场景用3x3米规格很合适：

• 水库灌溉放水涵洞：设计水头通常在5-12米，滑动式或滚轮式都可以，配手电两用螺杆启闭机。

• 中型灌区干渠节制闸：水头一般不超过4米，滑动式足够，手摇或者手电两用都行。

• 泵站进水口检修闸门：水头变化大，建议用滚轮式降低启闭力，配卷扬启闭机。

• 河道生态补水口：水头低，滑动式经济实用，配手轮或手摇即可。

真实案例

案例1：河南某中型水库灌溉涵洞，孔口3x3米，设计水头9米。采用滑动式平面钢闸门，Q235B喷锌防腐，配套10吨手电两用螺杆启闭机。已运行4年，每年灌溉季节启闭约30次，密封良好，无异常。

案例2：河北某泵站进水前池，设计水头11米，水泵每天启停，闸门需频繁操作。采用定轮式平面钢闸门，Q345B材质，滚轮淬火处理，配套2×8吨卷扬启闭机（双吊点）。运行2年，启闭平稳，轮子转动灵活。

常见问题（FAQ）

Q：3x3米平面钢闸门能用于双向止水吗？
A：可以。常规设计是单向止水（正向挡水）。如果需要双向止水，需要增加反向密封条和楔紧装置，成本和重量都会增加。建议只在潮汐河道或泵站进出口等确实需要双向止水的场合采用。

Q：滑动式闸门的滑块多久换一次？
A：高分子滑块在正常使用下，10-15年没问题。如果启闭频率很高，或者水中含沙量大，磨损会快一些。发现闸门启闭时阻力明显变大，或者门叶晃动加剧，就需要检查滑块厚度。

Q：不锈钢闸门真的不锈吗？
A：不锈钢不是绝对不锈，而是耐腐蚀能力比碳钢强很多。在淡水环境中，304基本不锈。在海水里，304表面可能有点状锈斑，但不影响结构；316L更耐氯离子，适合沿海。如果海水含盐量极高，建议用双相不锈钢或者做涂层保护。

Q：能否来图定制非标准尺寸？
A：可以。我们支持按图纸定制任意宽、高、水头、材质的平面钢闸门。您提供孔口尺寸、设计水位、启闭方式、安装环境等信息，我们出图并报价。

如何获取3x3米平面钢闸门的报价或选型帮助？

如果您正在规划水库、渠道或泵站项目，需要3米宽度的平面钢闸门，请提供以下信息：

• 孔口尺寸（宽×高，单位米）

• 正向设计水头（挡水深度，单位米）

• 是否需要反向止水

• 启闭频率（每天/每月/每年大约操作次数）

• 水质（淡水/海水/污水）

• 配套启闭机类型偏好（螺杆/卷扬/手电两用）

收到信息后，我们24小时内给出选型建议，48小时内提供参考报价。

河北水卓水工——源头工厂，支持非标定制，产品符合GB/T 14173标准。欢迎实地考察。
