钢制叠梁闸门吊装拉环？单块闸板重量200-800kg的起吊设备选型

钢制叠梁闸门在河道截流、泵站检修及水库调度中应用广泛，其单块闸板重量多集中在200-800kg区间。吊装拉环作为闸板与起吊设备的连接枢纽，直接关系现场作业安全与闸门使用寿命。本文围绕钢制叠梁闸门吊装拉环的结构选型、受力核算，以及200-800kg单块闸板的起吊设备匹配逻辑展开说明，结合水卓水工机械多年现场服务经验，给出可落地的选型参数与施工要点，帮助工程人员避开常见吊装隐患，完成合理的起吊设备选型。

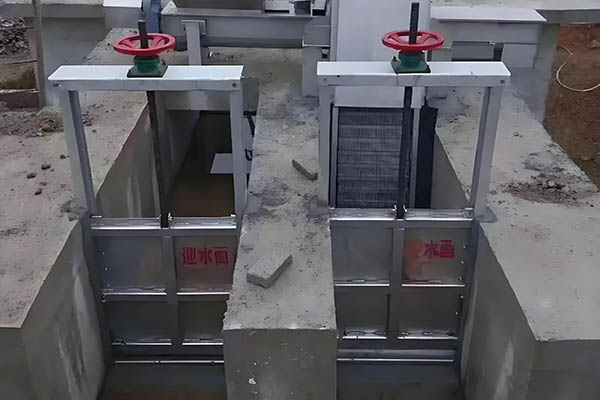

吊装拉环的结构设计与受力核算

叠梁闸门的吊装拉环通常布置在闸板顶部主梁或专用吊耳板上。200-800kg的闸板在空气中起吊载荷明确，但水下作业存在吸附力、水流侧向推力及底部淤积阻力，实际起吊载荷往往达到自重的1.5至2倍。拉环母材建议采用Q355B低合金结构钢，板厚不低于12mm，孔径与卸扣销轴匹配，预留3-5mm装配间隙。焊缝采用全熔透角焊缝，焊后打磨过渡圆角，降低应力集中系数。

在制造与出厂检验环节，我们参照SL/T 241-2019《水利水电工程钢闸门制造、安装及验收规范》对吊耳板的下料尺寸、组对间隙及焊缝外观进行逐项核对。该标准适用于拉环成型后的尺寸复核与无损检测阶段，明确了吊耳与主结构的连接强度**，帮助厂内质检人员把控出厂件的承载可靠性。

受力核算按双吊点均匀受力模型进行。单侧拉环设计载荷取闸板自重的60%，并叠加1.25倍动载系数。以500kg闸板为例，单侧拉环核算载荷约为375kg，选用额定负荷1t的弓形卸扣可覆盖安全余量。拉环内侧需倒角抛光，避免钢丝绳或吊装带在受力时产生切割磨损。

200-800kg闸板起吊设备选型对照表

起吊设备选型不能仅看额定起重量，还需结合启闭机平台高度、轨道跨距、现场电源条件及作业频率综合判断。以下为水卓水工机械在多个市政与水利项目中整理的选型参考：

闸板重量区间	**起吊设备类型	额定起重量(t)	适用跨距(m)	典型应用场景
200-350kg	手动/电动葫芦+单轨小车	0.5-1.0	≤6	小型泵站检修、渠道节制闸
350-550kg	移动式悬臂吊或拼装门架	1.0-2.0	≤8	河道叠梁闸临时调度、清淤作业
550-800kg	固定式卷扬启闭机或电动单梁	2.0-3.0	≤12	水库溢洪道、主干河道叠梁闸

设备工作级别需贴合使用频率。每日启闭次数较多（≥5次）的工况建议选用M4及以上工作级别电机，间歇作业可选M3。电源配置需核对现场三相五线制接地情况，潮湿环境控制箱防护等级不低于IP55。轨道安装平整度控制在±3mm以内，避免小车运行卡顿。

索具匹配与现场吊装工艺控制

吊装索具的参数匹配直接影响拉环受力状态。以下为常用索具选型参数：

索具类型	额定载荷(t)	适用闸板重量	夹角控制要求	更换判定标准
扁平涤纶吊装带	1.0-2.0	200-500kg	≤60°	表面割伤、硬化或断丝
6×19+FC钢丝绳	1.5-3.0	500-800kg	≤60°	断丝数达总丝数5%
弓形卸扣	1.0-3.0	全区间	销轴完全旋入	螺纹滑丝或本体变形

吊装前需清理闸槽杂物，检查侧轮与止水橡胶状态。钢丝绳或吊装带穿过拉环后，夹角控制在60°以内，夹角过大会使拉环承受额外水平分力，导致焊缝根部开裂。起吊过程分三步：离地100mm试吊、悬停检查受力平衡、匀速提升至安装标高。水下脱钩建议使用自动脱钩器或长柄操作杆，人员不得探入闸槽区域。

在某河道综合治理项目中，采用3×3m平面钢闸门配合叠梁检修闸，单块闸板重约620kg。现场选用2t电动单梁起重机，跨距9m。施工团队在拉环处加装聚氨酯护角，吊装带采用环形穿法，分散接触应力。整个汛期完成14次叠梁拆装，拉环焊缝无变形，启闭机运行平稳。该案例说明，合理的索具搭配与规范的试吊流程，能直接降低结构疲劳风险。

安全核验方面，GB/T 3811-2008《起重机设计规范》为起升机构制动下滑量、钢丝绳安全系数及限位开关设置提供了计算依据。该标准适用于起吊设备进场前的参数核验与调试阶段，帮助现场人员确认制动器制动力矩是否满足叠梁闸门水下启闭的工况需求。

运维期的拉环检查与起吊设备保养

叠梁闸门长期处于干湿交替环境，拉环根部易产生锈蚀与微裂纹。建议每季度进行一次外观检查，观察焊缝热影响区是否有漆膜起泡或锈迹渗出。发现深度超过1mm的划痕或点蚀，需打磨补焊并重新涂刷环氧富锌底漆与聚氨酯面漆。吊装带出现断丝、割伤或硬化现象应停用，钢丝绳断丝数达到总丝数5%时需整根更换。

起吊设备的保养侧重传动链与电气系统。减速机每半年更换一次润滑油，油位保持在视窗中线。制动器摩擦片磨损至原厚度一半时进行调整或更换。控制柜内的接触器触点定期清理氧化层，防止吸合不良导致电机单相运行。雨季来临前，对露天轨道进行除锈涂油，检查接地电阻值是否低于4Ω。遇到闸槽卡阻，切勿强行起吊，应先回落闸板，清理导轨附着物或调整侧轮间隙，防止拉环受剪切力破坏。

水卓水工机械的实操建议

结合多年供货与现场指导经验，给出几条落地建议。拉环孔径不宜盲目加大，孔径过大会削弱母材截面，按卸扣销轴直径+3mm取值即可。闸板重量接近800kg时，优先采用四吊点布置，避免单块闸板在起吊过程中发生扭转变形。对于无固定启闭机平台的临时工程，可选用装配式铝合金门架搭配手拉葫芦，自重轻、拼装快，适合狭窄堤顶作业。

设备采购时，核对铭牌参数与合格证的一致性，要求厂家提供型式试验报告。现场验收做1.1倍额定载荷静载试验，持荷10分钟测量主梁挠度，确认结构无**变形后再投入日常使用。日常巡检建立台账，记录每次启闭的电流值、制动下滑量及异响情况，数据异常时及时停机排查。

钢制叠梁闸门吊装拉环的设计与200-800kg单块闸板的起吊设备选型，核心在于载荷核算、结构匹配与规范施工。拉环材质、焊缝质量与孔径公差决定连接可靠性，起吊设备的吨位、跨距与工作级别需贴合现场作业频率。结合SL/T 241-2019与GB/T 3811-2008的标准要求，从制造检验、进场调试到运维保养形成闭环管理，可延长闸门与启闭系统的使用周期。水卓水工机械将持续提供贴合工况的选型方案与技术支持，助力水利与市政工程平稳运行。
