侧翻式拍门 | 侧向翻转减少水损 | 替代传统上翻式结构 | 开启角度大过流顺畅 | 直供定制

在水利排涝泵站及调蓄工程中，出水口的止回与防倒灌是保障系统安全运行的关键环节。传统的上翻式拍门受重力影响较大，开启阻力高，且容易因泥沙沉积导致关闭不严或卡阻。针对这一痛点，水卓水工机械推出的侧翻式拍门，通过独特的侧向翻转机制，有效减少水损，显著提升了过流能力。该产品替代传统上翻式结构，在低水位差工况下表现尤为**，凭借开启角度大过流顺畅的特点，成为许多新建及改造项目的优选方案。作为拥有多年实战经验的厂家，我们提供直供定制服务，确保产品**匹配现场需求。

侧翻式拍门的核心工作原理与节能优势

侧翻式拍门的本质在于改变力臂结构与受力方向。传统上翻式拍门依靠自重闭合，水流需要克服较大的摩擦力和重力矩才能推开闸门，这直接导致了水头损失增加。而我们设计的侧翻式拍门，其转轴设置在侧面，利用流体动力学的原理，当内部水压超过外部静水压力时，门板绕侧轴平稳旋转打开。

这种设计*大的优势在于侧向翻转减少水损。由于门板运动轨迹平行于主流方向，水流受到的扰动*小，局部阻力系数大幅降低。在实际运行中，这意味着泵站的扬程利用率更高，能耗相应降低。特别是在汛期大流量排水时，侧翻式结构能迅速响应，避免“憋压”现象。

此外，该结构有效替代传统上翻式结构的缺陷。在传统结构中，铰链位于顶部，长期浸泡易腐蚀，且门板上方容易积聚垃圾杂物。侧翻式设计将铰链置于底部或侧面隐蔽处，不仅便于检修，还减少了杂物卡阻的风险。对于排涝泵站而言，这意味着更少的停机清理时间和更高的运行可靠性。

结构设计与制造工艺的关键控制点

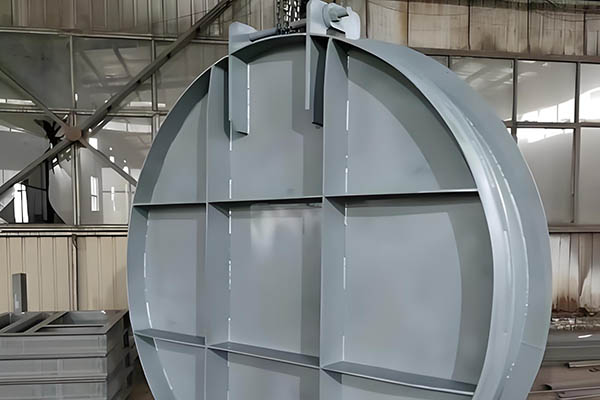

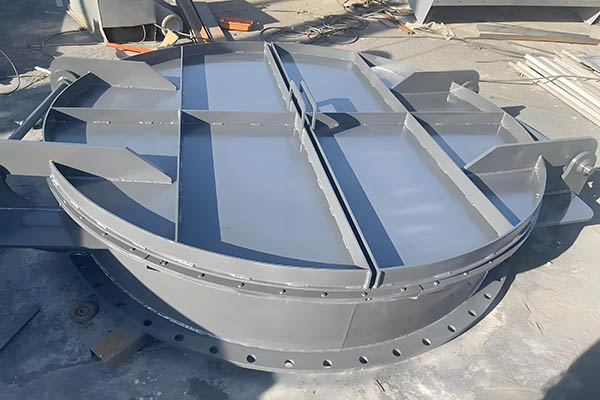

制造精度直接影响使用寿命。侧翻式拍门的主体通常采用优选碳素结构钢（如 Q235B）焊接而成。在焊缝处理上，我们严格执行双面焊工艺，并对焊缝进行超声波探伤检测，确保无夹渣、气孔等缺陷。门板表面需经过喷砂除锈处理，达到 Sa2.5 级标准，随后喷涂环氧富锌底漆与氟碳面漆，以适应潮湿甚至海水环境。

在开启角度大过流顺畅的设计目标下，限位装置至关重要。我们的限位块经过精细计算，确保门板*大开启角度稳定在 85°至 90°之间，既保证*大过流断面，又防止过度开启导致撞击损坏。

关于制造质量，我们严格遵循GB/T 14173-2008《水利水电工程钢闸门制造、安装及验收规范》。该标准对钢闸门的几何尺寸偏差、焊缝质量、防腐涂层厚度均有明确规定。例如，门叶平面度误差控制在 3mm/m 以内，止水密封面的平直度需达到高精度要求。我们在生产线上设立多道质检工序，确保每一块出厂的拍门都符合国标要求，为后续安装打下坚实基础。

侧翻式拍门关键参数规格表

为了便于采购人员和技术人员选型，以下是我司常规侧翻式拍门的技术参数范围。实际规格可根据洞口尺寸进行非标定制。

数据表明，针对不同口径的管道，我们通过调整面板厚度和加劲肋间距，在保证强度的同时优化了重量比。这使得运输和吊装更加便捷。

安装施工指导与运维保养建议

再好的产品也需要规范的施工配合。在施工安装环节，基础预埋件的精度直接决定了门体的运行寿命。我们建议在浇筑混凝土前，使用全站仪定位铰座轴线，水平误差应控制在±2mm 以内。若发现地基沉降不均，需及时加垫钢板调整，避免因应力集中导致门体变形。

日常运维方面，虽然侧翻式拍门自动化程度高，但仍需定期检查。着重关注铰轴润滑情况，每半年加注一次耐水润滑脂。同时，检查橡胶止水条是否有老化裂纹，一旦发现破损，应及时更换以防渗漏。

在设计荷载计算方面，我们依据SL 74-2019《水利水电工程钢闸门设计规范》进行校核。该规范明确了不同水头下的风浪载荷及动水压力计算方法。在强风浪地区或潮汐变化剧烈的河口段，我们会建议适当增加配重或设置辅助拉索，以增强抗冲击能力。

工程案例回顾与直供定制服务

理论结合实践，效果才更具说服力。在某河道综合治理项目中，原泵站采用传统上翻式拍门，经常因淤泥堆积导致关闭不严，造成河水倒灌。经我方技术团队评估后，**改用 3×3m 侧翻式拍门。改造后，排涝效率提升了约 15%，且未再出现卡门故障。这一案例充分验证了侧向翻转减少水损的实际价值。

除了成熟的标准品，我们深知每个水利工程的水文地质条件都不尽相同。因此，我们提供直供定制服务。无论是特殊的口径尺寸、特殊的防腐要求，还是复杂的安装空间限制，我们的设计团队都能提供一对一的解决方案。从图纸深化到工厂生产，再到现场指导安装，我们全程把控，确保交付即达标。

选择侧翻式拍门，不仅是选择了一款设备，更是选择了一套**、低耗的排水解决方案。如果您正面临老旧泵站改造或新项目选型，欢迎随时与我们沟通。我们可以根据您的现场图纸，免费出具初步技术方案与报价。让我们用专业的技术实力，为您的水利设施保驾护航。
