在水利水电工程及城市排涝系统中，如何在有限空间内实现**、可靠的控水作业，一直是工程设计者与项目业主关注的核心痛点。机闸一体式钢制闸门正是为解决这一难题而生的成熟解决方案。该产品将闸门本体与启闭驱动装置高度集成，实现了“闸门与启闭机集成一体”的紧凑结构，显著减少了土建基础占地面积，大幅缩短了现场施工周期。特别适用于渠道输水、泵站进出水口及区域防洪排涝等场景。作为水卓水工机械的产品工程师，我们基于多年的设计与制造经验，深知此类设备在应对复杂水力工况时的关键性。本文将从设计选型、材料工艺、安装规范到后期运维，为您详细拆解这一产品的全生命周期管理要点，确保工程安全与经济性的双重达标。

一、产品核心架构与优势解析

1.1 什么是机闸一体式钢制闸门？

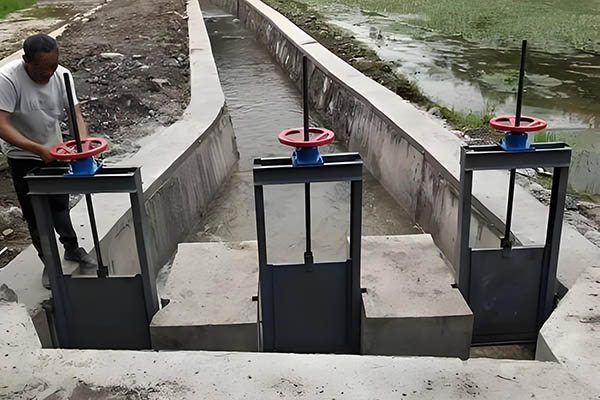

传统的水工金属结构中，闸门与启闭机往往是分开采购、独立安装的。这种方式虽然灵活，但需要复杂的承重梁结构、独立的启闭机房或操作平台，导致土建成本增加，且安装调试周期较长。相比之下，机闸一体式钢制闸门采用模块化设计理念，将卷扬式、螺杆式或液压式启闭机直接安装在闸门门叶顶部或内部，通过一体化支架连接。

这种设计不仅简化了支撑体系，还使得整体重心更加稳定。在实际应用中，它特别适合对空间要求严格的老旧泵站改造、狭窄河道整治以及快速响应的应急防洪工程。其核心优势在于： 1.  结构紧凑：消除了中间传动环节，减少故障点。 2.  施工便捷：整体吊装，就位即调，无需二次配管配线。 3.  维护简便：集中润滑，统一控制，降低运维人力成本。

1.2 适用场景深度分析

在渠道泵站防洪专用的领域，水流工况往往具有间歇性强、水位变幅大等特点。例如，在南方多雨地区的排涝站，需要在暴雨来临前迅速预降水位，并在雨后及时关闭防止倒灌。此时，设备的响应速度和密封可靠性至关重要。

我们在某河道综合治理项目中，曾采用 3×3m 平面钢闸门作为试点，该位置属于典型的城市排涝节点，空间*为受限。若采用分体式结构，需额外浇筑混凝土墩座来安置启闭机，工期至少延长半个月。而采用机闸一体方案后，整体吊装时间控制在 4 小时内，且运行平稳，未出现偏轨卡阻现象。因此，对于此类工况，我们通常优先选择集成度高的机闸一体式钢制闸门。

二、结构设计依据与荷载计算

2.1 设计规范遵循

任何水利金属结构的设计，首要前提是符合国家现行标准。针对机闸一体式钢制闸门，结构设计并非简单的拼凑，而是需要严格的水力学与结构力学计算。

在设计阶段，*须严格参照 SL 74-2019《水利水电工程钢闸门设计规范》。该规范详细规定了钢闸门的型式选择、尺寸确定以及受力分析原则。特别是对于机闸一体结构，由于启闭机重量直接作用于门叶，我们需要在计算门叶主梁和支臂时，额外考虑动荷载系数。此外，不同工况下的静水压力、动水压力均需按此规范取值，确保门体在水流冲击下不发生塑性变形。

同时，水工建筑物的荷载来源广泛，包括自重、水压力、泥沙压力等。SL 744-2016《水工建筑物荷载设计规范》 为这些外部荷载的组合提供了理论依据。在确定机闸一体的配重平衡时，我们不能仅凭经验估算，而应依据该规范中的荷载分项系数进行组合计算，确保在*大设计水头下，启闭力矩留有足够的富余量，防止“拉不动”或“关不严”的情况发生。

2.2 结构优化建议

从工程实操角度看，为了适应渠道泵站防洪专用的需求，我们建议在门叶面板厚度上进行针对性优化。对于过水流量较大的渠道，面板厚度不宜过薄，以防局部屈曲。而在支吊点设计上，由于启闭机直接固定在门顶，支铰的位置需经过**计算，避免产生过大的偏心弯矩。

对于大型规格的机闸一体闸门，例如跨度超过 4 米的情况，我们建议增加水平次梁的数量，以分散启闭机的集中荷载。这不仅符合规范要求，也能有效延长设备的使用寿命。在公差控制上，焊接结构的一般尺寸公差和形位公差应遵循 GB/T 19804-2017《焊接结构的一般尺寸公差和形位公差》，特别是门槽对接缝处的直线度偏差，建议控制在±3mm 以内，以保证止水效果。

三、材料选用与制造质量控制

3.1 钢材牌号的选择

材料的可靠性是产品质量的基石。机闸一体式钢制闸门长期处于潮湿甚至水下环境，钢材的耐腐蚀性和强度*须满足特定要求。

对于一般工况下的门叶结构和启闭机架，我们通常**使用 GB/T 700-2006《碳素结构钢》 中规定的 Q235B 级钢材。该牌号具有良好的焊接性能和冷加工性能，成本相对可控，能满足大部分中小型渠道的使用需求。然而，在涉及高水头或承受较大冲击荷载的部位，如支臂、横梁及启闭机底座，则*须提升标准。

在此类关键受力部件，我们建议采用 GB/T 1591-2018《低合金高强度结构钢》 中的 Q345B 或更高强度等级的材料。低合金高强度结构钢在保持良好韧性的同时，屈服强度显著提高，能有效减轻结构自重，这对于需要频繁启闭的防洪设施尤为重要。需要注意的是，材料进场时*须查验质量证明书，并对化学成分和力学性能进行复验，杜*不合格钢材流入生产线。

3.2 制造工艺与焊接控制

制造环节是决定产品寿命的关键。在钢板下料、组焊过程中，*须严格执行工艺评定。

针对焊缝质量，GB/T 11345-2023《焊缝无损检测 超声检测技术、检测等级和评定》 是我们进行内部质量控制的核心依据。对于机闸一体闸门的主受力焊缝（如主梁与面板的连接焊缝），我们通常执行不低于 B 级的超声波检测等级。一旦发现超标缺陷，*须进行返修，且同一部位的返修次数不得超过两次。这不仅是技术规范的要求，更是对工程安全负责的态度。

此外，焊缝的外形尺寸也直接影响结构的疲劳强度。除上述提到的 GB/T 19804-2017 外，一般公差的未注公差也应参考 GB/T 1804-2000《一般公差 未注公差的线性和角度尺寸的公差》。在批量生产中，对于非关键的角焊缝，我们可以按 m 级（中等级）控制，但对于装配孔距、对角线差等关键尺寸，*须严格按照图纸公差执行。

四、表面处理与防腐体系

4.1 表面清洁度标准

水利工程设备常面临锈蚀风险，良好的防腐涂层是保障“渠道泵站防洪专用”设备长期运行的*要条件。防腐的前提是基材表面的清洁度。

在涂装前处理环节，*须严格遵循 GB/T 8923.1-2011《涂覆涂料前钢材表面处理 表面清洁度的目视评定》 标准。我们要求喷砂除锈后的表面清洁度达到 Sa2.5 级，即钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。如果清洁度达不到此标准，涂层容易起泡脱落，导致钢结构提前腐蚀失效。

4.2 涂层配套方案

根据实际水域环境（淡水、海水、工业废水等），我们建议采用不同的防腐配套方案。对于内陆渠道和泵站，通常采用“环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯面漆”的三遍式涂装体系，干膜总厚度不小于 200μm。

在喷涂过程中，需注意环境温度和湿度的控制。特别是在冬季施工时，若环境温度低于 5℃，需采取加热措施或更换耐低温涂料。所有涂层固化后，需进行电火花检漏，确保无针孔缺陷。这种高标准的防腐处理，虽然增加了初期成本，但从全生命周期来看，能大幅减少后期的维修更换费用。

五、安装验收与施工安全

5.1 安装精度要求

机闸一体式钢制闸门的安装不同于普通土建工程，它对垂直度、平行度和密封间隙有严格要求。

整个制造、安装及验收过程应**符合 GB/T 14173-2008《水利水电工程钢闸门制造安装及验收规范》。在安装门槽时，预埋件的位置误差应控制在允许范围内，通常要求中心线偏差不大于±5mm。对于机闸一体设备，由于启闭机已固定，门叶起吊后需立即调整导轮与门槽的接触情况
