机闸一体式闸门为什么占地小 | 启闭机与门体集成设计原理解析

在水利工程建设中，受限场地往往是制约项目推进的关键因素。传统的分体式闸门布置，往往需要预留独立的启闭机房或大型梁架结构，导致整体占地较大。机闸一体式闸门之所以能够节省空间，核心在于将启闭设备直接嵌入门体结构中，取消了独立支撑平台。这种设计减少了混凝土工程量，优化了现场布局。对于河道整治、灌区改造等狭窄区域的水利设施，这种结构形式能提供更灵活的选择。我们作为行业技术人员，深入分析了其结构特点，发现集成化设计是解决空间矛盾的有效途径。本文将结合工程实践，解析这一设计的内在逻辑与实施要点。

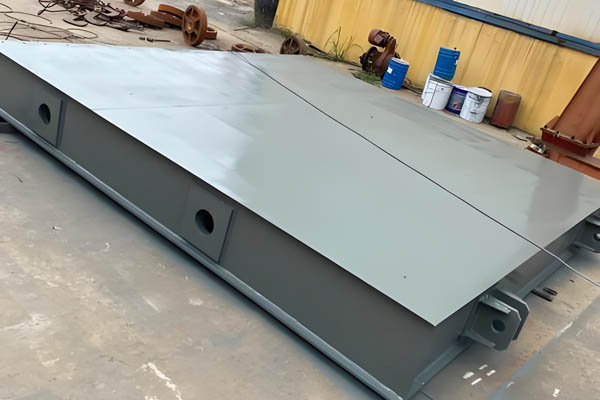

传统结构与集成设计的区别

常规钢闸门设计中，启闭机通常安装在独立的闸墩顶部或专门的启闭台上，门体与启闭设备通过钢丝绳或连杆连接。这种方式虽然维护方便，但需要额外的纵向和横向空间来容纳行走机构及传动部件。相比之下，机闸一体式闸门将卷扬启闭机的机架、电机、减速器直接固定在闸门主梁上。这意味着原本需要单独建设的启闭机座基础被取消，整体高度和宽度都得到压缩。

在具体的受力传递路径上，传统方式下，启闭力需要通过长距离传动传递给门叶，而集成设计中，动力源更靠近受力点。这种改动不仅简化了结构，还减少了因传动链条过长带来的晃动风险。我们在过往的项目咨询中发现，当渠道宽度有限时，分体式结构往往无法满足净空要求，而机闸一体则能适应较窄的桥面。

启闭机与门体集成的空间优化逻辑

空间优化的核心在于“共用构件”。在传统模式下，闸门门槽、启闭机架、轨道三者各自独立，占用了大量三维空间。集成设计后，启闭机的行走轮可以直接利用闸门的主轨，或者将滑轮组整合进侧框内。这样一来，原本属于启闭机的垂直投影面积变成了门体结构的一部分。

具体来看，这种设计主要体现在三个维度：首先是水平方向的缩减，不再需要设置单独的启闭机通道；其次是垂直方向的控制，由于去除了高处的操作台，闸顶高程可以降低，从而减小了上部结构的荷载；*后是地下基础的简化，因为不需要单独的基础坑，混凝土用量也随之减少。例如，在某河道综合治理项目中，采用 3×3m 平面钢闸门，若用传统分体式，两侧需各留 1.5 米操作位，而机闸一体后，仅需保留检修通道，有效利用了有限的岸线资源。

项目指标	传统分体式闸门	机闸一体式闸门
启闭机独立基础	需要	无需
闸顶操作平台宽度	≥1.5m	≤0.5m
总安装高度	较高（含梁架）	较低（门体即承载）
混凝土工程量	大	较小
适用场景	开阔水域、新建枢纽	狭窄渠道、旧站改造

核心参数与设计要点

在设计阶段，我们需要关注几个关键参数的匹配性。由于启闭机重量直接作用在门体上，门体的主梁强度*须满足额外载荷要求。通常情况下，机闸一体的自重会增加约 20% 至 30%，这对钢材的选用提出了更高要求。同时，重心位置的变化会影响启闭过程中的稳定性，因此需要在建模计算时进行复核。

此外，传动系统的防护也是**。集成后的设备暴露在环境中，防尘防锈措施不能少。我们建议在潮湿环境下，对电机及减速机部位做特殊密封处理。对于行程控制，传感器应安装在门体内部，以减少外部干扰。这些细节直接影响设备的长期运行状态。在选择型号时，应根据实际水头大小和孔口尺寸进行匹配，避免小马拉大车或大材小用。

制造安装中的标准执行

无论是哪种形式的闸门，质量把控都需要依据相关行业标准。在钢闸门的制造与安装环节，SL 74-2019《水利水电工程钢闸门制造、安装及验收规范》是重要的指导文件。该标准详细规定了焊缝质量等级、组装公差及防腐涂装要求。例如，在安装机闸一体装置时，门体与启闭机连接法兰的同轴度偏差需控制在允许范围内，这直接关系到启闭是否卡阻。

针对启闭设备本身的安全性能，GB/T 14173-2008《卷扬式启闭机通用技术条件》提供了技术依据。该标准涵盖了电气安全、制动性能及过载保护等指标。在实际操作中，我们会对照该标准检查起升机构的制动器动作是否灵敏，钢丝绳的排列是否符合规范。特别是在多机联动的工况下，同步性测试*不可少，以确保门体受力均匀，防止偏载导致的变形。严格执行这两项标准，是保障工程安全运行的基础。

实际案例中的空间表现

以某小型灌区改造项目为例，原有渠道宽度仅 4 米，且两岸有既有建筑物限制。若按常规方案，需在渠顶增设宽 2 米的启闭平台，这将侵占农田用地并增加征地成本。*终方案采用了机闸一体式平面钢闸门，尺寸为 2.5m×2.5m。通过将卷扬机直接吊装于门楣横梁上，整个闸室宽度控制在 5 米以内。

该项目建成后，不仅节省了约 30% 的土建投资，还缩短了建设周期。施工人员在安装时，无需等待大型混凝土养护，即可同步进行设备就位。这种紧凑的设计使得后续巡查人员通行更为便捷，同时也降低了风荷载对高耸结构的影响。可见，在空间受限的场合，集成设计具有明显的适应性优势。

后期维护的便利性

尽管结构紧凑，但这并不意味着维护困难。相反，由于部件集中，日常巡检的路径更短。润滑点集中在门体框架附近，操作者无需攀爬高处即可对关键部位加油。然而，集成设计也带来了散热挑战。我们在设计时会考虑增加通风孔，并在电机周围预留散热间隙。

当出现故障时，排查范围相对缩小。比如遇到启闭不灵的情况，技术人员可直接检查门体导轨与传动轴的配合，无需分段排查复杂的传动链。当然，这也要求零部件的标准化程度要高，以便更换。我们建议在采购合同中明确备品备件清单，确保维修物资能及时到位。对于长期运行的项目，定期的探伤检测同样不可少，特别是焊接接头处，需按照规范要求定期复查。

总的来说，机闸一体式闸门通过结构融合，实现了空间利用率的提升。它特别适合场地受限、工期紧张或对造价敏感的水利工程。选择此类产品时，需综合考量水力学条件、地质情况及运营需求。只要设计合理、施工规范，这种形式完全能够满足长期的运行要求。希望本文的分析能为您的选型决策提供有价值的参考。
