河北水卓：贵州典型水电站生态流量闸门技术方案与模拟验收复盘

项目背景与生态流量需求分析

西南地区水电站改造或新建项目中，生态流量泄放常面临地形落差大、河道狭窄等挑战。本模拟案例假定：水电站主要功能为发电引水，需保障下游河道维持小生态流量，以保护水生生物生存环境。设计水位变幅较大，同时需兼顾防洪排沙需求。因此，闸门启闭速度不宜过快，防止水锤效应；密封性需满足长期低流量运行的防渗漏要求。

在前期工况分析中，假设该区域空气湿度常年较高，酸性雨水对钢结构影响不可忽视。基于此，确立“防腐为主、结构稳健”的技术原则，避免仅追求单一性能而忽略环境适应性。

闸门选型与结构设计要点

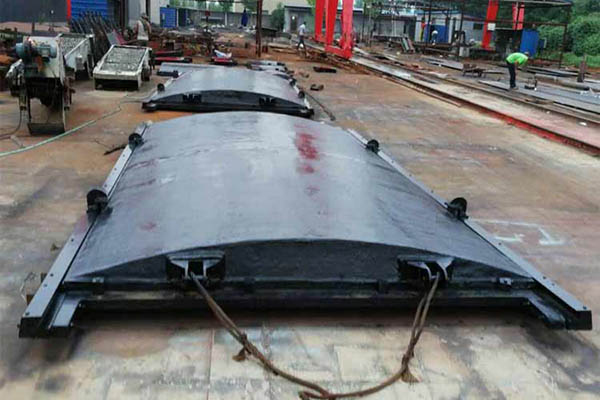

针对典型窄口流道布置，经技术比对，选用了平面滑动钢闸门。相较于弧形闸门，平面闸门在窄口门槽中受力更直接，安装空间要求较小。结构设计上，面板厚度按25m设计水头计算，背水侧设置加强筋保证刚度。迎水面采用加厚耐磨钢板，转角处圆滑过渡以减少涡流和气蚀风险。

核心参数规格表（模拟案例）

制造工艺与质量控制流程

在模拟制造环节，严格执行材料进场检验制度，钢板附原厂质保书并复验。焊接作业由持证焊工操作，主焊缝采用超声波探伤。防腐涂装执行喷砂除锈（Sa2.5级），分层喷涂防腐漆，每道工序签字确认形成质量记录。

密封条安装采用热硫化连接工艺，减少接口漏水风险。焊接过程中严格控制层间温度，避免晶格组织变化。上述工艺旨在保证闸门在长期水压作用下不变形、启闭顺畅。

现场安装与调试实施细节

模拟运输至典型山区现场时，考虑山路崎岖，采用分段运输、现场组焊方案。门槽安装使用全站仪定位，埋件中线与理论轴线偏差控制在毫米级。底坎高程采用二次灌浆法。

调试分为空载和负荷试验：

• 空载：检查启闭机运行平稳性、制动器灵敏度

• 负荷：水位达设计高度后测量止水泄漏量

在模拟调试中发现，若轨道表面存在微小毛刺会加速滚轮磨损，因此在通电前进行了轨道打磨清理。建议正式投运前至少完成三次完整的开闭循环测试。

相关标准执行情况说明

本技术方案严格参照**及行业标准：

• GB/T 14173-2008：指导制造验收，规定钢闸门外观质量、尺寸公差、无损检测要求。在工厂预组装验收中用于核查焊缝等级和几何尺寸。

• SL 74-2019：指导现场施工安装，明确金属结构安装允许偏差及安全操作规程。在埋件固定和门体吊装中逐条核对安装精度和螺栓扭矩，由第三方监理见证。

两项标准结合应用，为技术验收提供了坚实依据。

运行维护与故障处理建议

针对贵州典型高湿气候，提供运维手册建议：

• 止水橡胶每半**查一次裂纹，及时更换

• 启闭机钢丝绳定期涂抹润滑脂

• 启闭受阻时，先切断电源、人工盘车检查，禁止强行操作

• 雨季过后检查焊缝附近锈蚀，轻微锈蚀打磨补漆
