双吊点钢制闸门 | 大跨度闸门平稳启闭 | 双驱动同步控制水库河道工程专用

什么是双吊点钢制闸门？

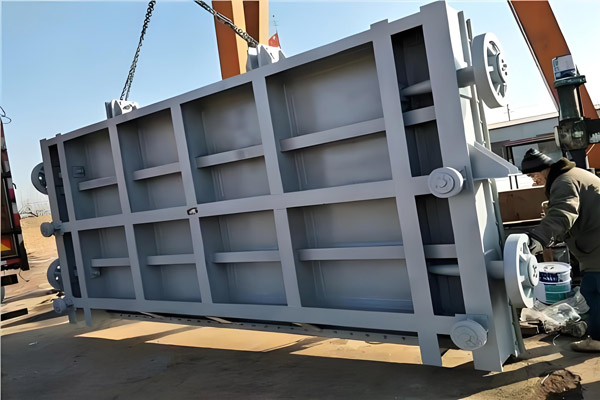

双吊点钢制闸门是一种采用两个吊点（左右各一）同步启闭的大中型平面钢闸门。与传统单吊点闸门相比，双吊点结构通过两套独立的启闭系统（可共用一台启闭机通过传动轴连接，或两台启闭机电气同步）共同承担门叶重量和水压力，有效解决了大宽度、大重量闸门的受力不均问题。

河北水卓水工生产的双吊点钢制闸门，广泛用于水库泄洪闸、河道节制闸、大型泵站进水口、船闸输水廊道等工程，尤其适用于孔口宽度超过3米、门叶重量较大或运行平稳性要求高的场合。

为什么需要双吊点？单吊点的局限

当闸门宽度较大（通常超过3米）或设计水头较高时，单吊点结构存在以下问题：

• 偏心力矩：单吊点位于门叶中心，但水压力分布及门叶自重分布可能导致门叶倾斜，增加启闭阻力。

• 启闭杆弯曲：长行程螺杆或拉杆在受压时易失稳弯曲，尤其当闸门宽度大、吊点集中时。

• 密封不均：单吊点启闭过程中，门叶可能因受力不均而出现左右密封间隙不一致，导致泄漏。

• 启闭力过大：大型闸门所需启闭力远超常规螺杆启闭机能力，需要卷扬式启闭机配合双吊点分散受力。

双吊点结构通过左右两个吊点同步提升，使门叶受力均匀，运行平稳，密封可靠，是大中型平面钢闸门的选择方案。

双吊点钢制闸门的核心优势

1. 受力均衡，启闭平稳

双吊点设计将启闭力均匀分配至门叶两侧，避免了单吊点可能产生的偏载和卡阻现象。即使闸门宽度达5米以上，依然能够平稳升降，无晃动。

2. 双驱动同步控制，精度高

我公司双吊点闸门可配套以下同步控制方案：

• 机械同步：两台卷扬式启闭机通过刚性传动轴连接，实现物理强制同步，可靠性高。

• 电气同步：两台变频电机驱动，通过编码器实时反馈位置，PLC自动调节转速，同步误差≤2mm。

• 一拖二结构：单台双输出轴启闭机同时驱动两个吊点，结构紧凑。

3. 适用于大跨度、高水头

双吊点钢制闸门可轻松应对孔口宽度4~8米、设计水头10~30米的大型工程。对于宽度超过6米的闸门，还可采用三吊点或多吊点方案。

4. 延长密封及结构寿命

均匀受力减少了门叶变形和密封单侧过度挤压，橡胶止水寿命延长30%以上，门叶结构疲劳风险降低。

主要应用场景

技术参数表（示例范围）

双吊点卷扬式启闭机配套说明

双吊点钢制闸门通常配套双吊点卷扬式启闭机。我公司提供的启闭机具有以下特点：

• 同步轴连接：两台启闭机之间通过刚性传动轴实现机械同步，确保左右吊点升降速度一致。

• 双制动系统：工作制动器和安全制动器双重保护，防止意外坠落。

• 高度限位及荷载显示：配备开度仪和荷载传感器，实时显示闸门位置及启闭力，超载报警。

• 远程控制接口：预留PLC控制接口，可与水利工程自动化系统对接。

对于中小型双吊点闸门（宽度3~4米），也可采用双螺杆式启闭机或一拖二手电两用启闭机，成本更低。

非标定制服务：来图定制，满足工程特定需求

每个工程的孔口尺寸、水头、启闭速度、安装条件均不相同。河北水卓水工提供一对一来图定制服务：

• 尺寸定制：任意宽度、高度的非标孔口均可设计制造。

• 吊点位置定制：根据闸门结构受力计算，优化吊点位置及间距。

• 材质定制：碳钢、低合金钢、不锈钢按需选择。

• 防腐等级定制：内陆淡水环境可用喷锌+面漆；沿海或污水环境建议热喷涂或环氧玻璃鳞片。

• 启闭机选型配套：根据闸门重量和水压力计算启闭力，匹配特别经济的卷扬机规格。

• 密封要求定制：正向止水、双向止水可选。

客户仅需提供工程设计图纸或工况参数表，我公司技术人员即可完成闸门及启闭机整体方案设计。

产品优势：为什么选择河北水卓双吊点钢制闸门？

1. 结构强度高：门叶主梁、边梁采用有限元分析优化，在保证承载能力的前提下减轻自重。

2. 精加工密封面：门框及门叶密封部位经龙门铣加工，平面度≤0.2mm/m²，确保橡胶止水均匀接触。

3. 双吊点同步精度高：无论是机械同步还是电气同步，左右吊点高差全程控制在±3mm以内。

4. 全流程质量控制：原材料进厂复检→下料→焊接→热处理→机加工→防腐→组装→水压试验，每道工序均有检验记录。

5. 工厂水压试验：每台双吊点闸门出厂前进行静水压试验（试验水头为设计水头的1.25倍），并提供试验报告。

6. 源头厂家直供：无中间商加价，价格透明，且技术沟通直接效率高。

客户案例（部分）

• 山东某大型水库泄洪闸改造：孔口宽度5m×高度4.5m，设计水头12m，采用平面定轮式双吊点钢制闸门，配套2×250kN双吊点卷扬启闭机。项目已运行2年，启闭平稳，无卡阻。

• 河南某河道节制闸：宽度6m×高度3m，低水头，采用平面滑动式双吊点闸门，配套一拖二手电两用启闭机，实现现地及远程控制。

• 安徽某泵站进水口快速闸门：宽度4m×高度4m，事故紧急关闭时间≤2分钟，配套快速卷扬式双吊点启闭机，经测试合格。

常见问题（FAQ）

Q：什么情况下须选用双吊点？
A：一般当闸门孔口宽度大于3米，或门叶重量超过3吨，或启闭力要求超过单吊点螺杆启闭机能力（通常>150kN）时，建议采用双吊点。具体需由技术人员根据工况计算确定。

Q：双吊点闸门的成本比单吊点高多少？
A：主要增加成本来自两套启闭系统及更复杂的结构，通常整体造价高30%~50%。但对于大跨度闸门，单吊点无法实现安全运行，因此双吊点是必要投资。

Q：双吊点闸门是否容易不同步？
A：采用机械刚性同步轴连接时，理论上完全同步，不存在误差。采用电气同步时，通过编码器和PLC控制，同步误差可控制在2mm以内，满足工程要求。

Q：可以提供安装指导吗？
A：我公司可提供安装图纸及技术交底，并可派技术人员到现场指导安装调试（费用另计）。对于重要工程，建议由我公司指导或负责安装。

如何获取双吊点钢制闸门报价及技术方案？

如果您正在规划水库、河道、泵站等需要大跨度平稳启闭的闸门工程，欢迎联系河北水卓水工：

• 提供信息：孔口尺寸（宽×高）、设计水头（正向/反向）、启闭速度要求、是否有远程控制需求、安装环境（淡水/海水/污水）、预算范围等。

• 服务流程：技术咨询 → 工况参数收集 → 方案设计 → 报价 → 合同签订 → 生产制造 → 出厂检验 → 发货 → 安装指导。

河北水卓水工承诺：24小时内响应技术咨询，48小时内出具初步选型方案及报价单。
