在一些偏远地区的农田灌溉渠道、山区的引水工程，或者远离村庄的田间进水口，往往没有通电。电动闸门在这里用不上，柴油发电机又不划算。手摇式钢制闸门就是为这种场景设计的。它完全靠人力手摇操作，不需要任何电源。一套蜗轮蜗杆或正齿轮机构，把手的转动变成螺杆的升降，一个人就能轻松提起几百公斤的门叶。没有电机，没有电缆，没有电控柜，故障点特别少。在无电地区，这种闸门反而是可靠的选择。

什么是手摇式钢制闸门？

手摇式钢制闸门是指配套手摇启闭机（手动螺杆启闭机）操作的钢制闸门。闸门本身是小型平面钢闸门，孔口尺寸通常在1.5米见方以下，设计水头一般不超过5米。操作时，人摇动启闭机的手柄，通过齿轮或蜗轮蜗杆带动螺杆旋转，螺母固定在门叶吊耳上，螺杆旋转时门叶随之升降。

与电动闸门相比，手摇式有几个明显特点：

• 不需要电：任何无电区域都能用

• 结构简单：一台启闭机加一根螺杆，没有电气元件

• 故障率低：只要机械部分不卡死，就能用

• 操作直观：摇多少，门开多少，手感直接

• 成本低：比同规格手电两用便宜30%以上

当然，手摇式也有局限：操作费力（尤其大水头时）、速度慢、不适合频繁启闭。但对于无电地区的渠道小型闸门，这些都不是大问题。

手摇式钢制闸门适用于哪些工程？

根据我们给各地灌区配套的经验，下面这些场景特别适合手摇式钢制闸门：

1. 无电农田灌溉渠道

远离村庄的支渠、斗渠，架设电线成本高，用柴油机又不方便。手摇闸门装在分水口，农民灌溉时摇开，灌完摇关，一次操作几分钟到十几分钟。

2. 山区小型引水工程

山区的溪流引水口，往往没有市电。手摇闸门可以作为取水口的控制设备，平时常开，需要检修时摇关。

3. 应急备用闸门

一些泵站或水库虽然已配备电动闸门，但会额外设置一套手摇装置作为备用。万一停电，仍能手动操作闸门。

4. 小型生态放水口

河道生态流量下放口，需要定时放水但不需要太准确。手摇闸门简单可靠，成本低。

手摇启闭机的结构类型

手摇式钢制闸门的核心是手摇启闭机。常见的有两种形式：

1. 侧摇式螺杆启闭机

手柄位于侧面，通过一对锥齿轮改变传动方向。适合安装在闸门上方空间有限的场合。操作时人站在闸门侧面摇动，比较省力。

2. 手轮式（直联）

手轮直接装在螺杆顶部，旋转手轮带动螺杆升降。结构简单，成本低，但需要站在闸门正上方操作，且大水头时比较费力。适用于小规格（1米以下）、低水头（3米以内）的闸门。

3. 双摇把式（带减速机）

内置蜗轮蜗杆减速机，速比1:30甚至1:50。手柄摇很多圈，螺杆才转一圈，但非常省力。适合水头稍高（5-8米）或门叶较重的场合。

我们一般建议侧摇式带蜗轮减速机的结构，兼顾省力和操作方便。

手摇式钢制闸门的技术参数参考（常见规格）

以下是一些常用的手摇式钢制闸门参数（可非标定制）：

注：手摇圈数取决于螺杆导程和提升高度。实际使用中，全开一次可能需要摇几分钟，但农户灌溉一般一年也就摇几次，可以接受。

材质选择：碳钢还是不锈钢？

手摇式钢制闸门同样面临材质选择问题。

• 碳钢喷锌：成本低，适合淡水灌溉渠道。喷锌防腐在干燥或浸泡交替环境中寿命约10年。如果渠道水是淡水且不常浸泡，性价比很高。

• 304不锈钢：适合水质稍差或有轻微腐蚀的场合。一次投入高，但基本不用维护。

• 316L不锈钢：沿海或高盐地区须用，否则几年就会锈蚀。

对于一般农田灌溉，碳钢喷锌已经足够。如果项目预算允许且希望长期免维护，选不锈钢。

安装与调试要点

手摇式钢制闸门安装相对简单，但以下几点需要注意：

1. 启闭机机座水平：机座须水平安装，否则螺杆会偏斜，增加摩擦甚至弯曲。用水平尺校准，偏差不超过1/1000。

2. 螺杆垂直度：螺杆应垂直于闸门吊耳平面。铅垂线检查，偏差不超过1/1000。如果歪斜，调整启闭机位置。

3. 螺杆与吊耳连接：螺杆端部的螺母（或T型头）与吊耳应灵活配合，不得卡滞。螺母应能自由旋转。

4. 手摇轻便性检查：安装完成后，手动全程启闭一次。正常手感应是均匀的阻力，没有突然变重或卡顿。如果感觉过重，检查螺杆是否弯曲、门槽是否卡阻。

5. 限位措施：手摇启闭机一般没有自动限位，需要在螺杆上设置标记或加装机械限位螺母，防止过卷损坏。

日常使用和维护

手摇式闸门维护很简单，但做几件事能大大延长寿命。

• 每年一次：给启闭机齿轮、蜗轮蜗杆加注锂基润滑脂。打开加油孔或拆开上盖，涂抹均匀。

• 每两年：螺杆涂抹黄油。可以用毛刷涂，涂完后手动升降几次，让油脂分布均匀。

• 防雨罩：启闭机露天安装时，建议加装防雨罩，防止雨水进入减速机内部造成生锈。

• 定期启闭：即使不需要用水，每半年也手摇一次全程，防止螺杆和螺母长期不动而锈蚀咬死。

• 碳钢闸门：每年检查喷锌漆面，破损处补涂。

真实案例

案例1：云南某山区灌溉渠道，孔口尺寸1米×1米，设计水头4米。无市电，农户需自己操作。选用碳钢喷锌手摇式钢制闸门，侧摇启闭机速比1:30。已使用6年，每年灌溉季启闭约20次，目前运行正常，螺杆和齿轮润滑良好。

案例2：河北某小型泵站备用闸门，平时用电动的，但配备了一台手摇式作为应急。规格1.2×1.2米，水头5米。手摇启闭机采用双摇把带减速机，省力但圈数多。每年测试一次，动作可靠。

常见问题（FAQ）

Q：手摇式闸门会不会很费力？
A：这取决于水头、门叶重量和减速机速比。速比越大越省力，但摇的圈数越多。我们设计时会按成年男性正常体力计算，一般单手摇动即可。如果感觉费力，可以选更大速比的减速机。

Q：手摇式闸门可以加装电动吗？
A：可以。有些客户先选手摇，后来通电了，想改成电动。我们提供手电两用启闭机改装套件，在原手摇启闭机上增加电机和减速机构。不过直接换一台手电两用的可能更划算。

Q：手摇式闸门能在水下操作吗？
A：启闭机在水上，闸门在水下。操作时人站在启闭机旁，不在水下。闸门本身可以长期浸泡，没问题。

Q：手摇启闭机需要定期加油吗？
A：需要。减速机内的润滑油建议每年检查一次，如果乳化或变黑就更换。外部齿轮和螺杆每半年涂一次润滑脂。这些保养很简单，农户自己就能做。

如何获取手摇式钢制闸门的选型建议？

如果您正在规划无电地区的渠道或小型水利工程，需要手摇式钢制闸门，请提供以下信息：

• 孔口尺寸（宽×高）

• 设计水头（上下游水位差）

• 操作频率（每年大约启闭次数）

• 水质（淡水/微污染/含盐）

• 是否需要现货

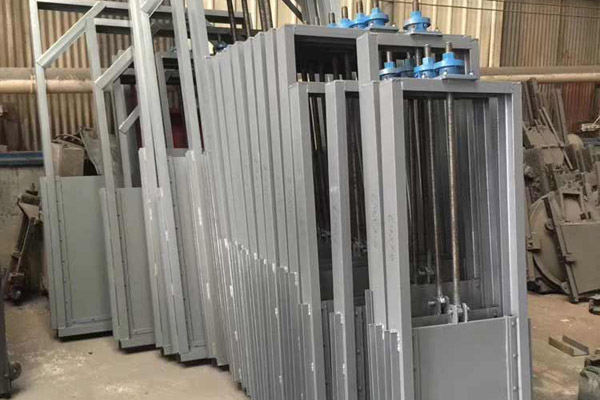

手摇式钢制闸门是我们常备产品，常用规格（1×1米、1.2×1.2米、1.5×1.5米）一般有现货，可快速发货。非标尺寸也可定制。
