电动卷扬式钢制闸门 | 大吨位快速启闭 | 卷扬驱动适合大型闸门 | 水库河道节制闸专用

在水库的泄洪闸、大型河道的节制闸、泵站的快速事故门这些场合，闸门的宽度往往超过4米，门叶重量可达十几吨甚至几十吨。螺杆启闭机在这种情况下已经力不从心——要么吨位不够，要么螺杆太长容易弯曲。电动卷扬式钢制闸门就是为这种大吨位、大扬程的需求而设计的。它用钢丝绳卷扬的方式带动门叶升降，启闭力大，提升高度几乎不受限制，适合各种大型平面闸门和弧形闸门。

什么是电动卷扬式钢制闸门？

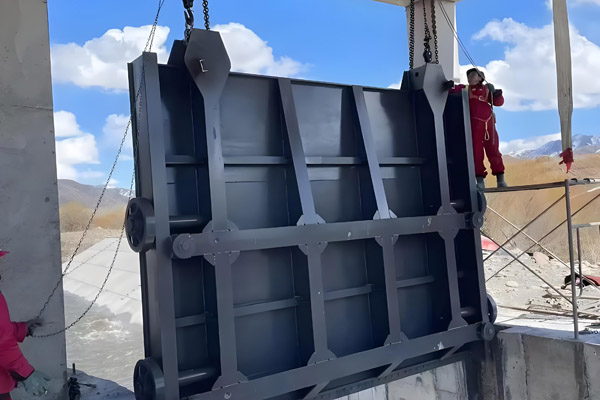

电动卷扬式钢制闸门是指配套卷扬式启闭机操作的钢制闸门系统。卷扬启闭机通过电动机驱动卷筒，缠绕或释放钢丝绳，钢丝绳绕过动滑轮组后连接闸门吊耳，带动门叶升降。

与螺杆启闭机相比，卷扬启闭机有几个明显的不同：

• 启闭力范围大：从几吨到上百吨均可实现

• 扬程高：钢丝绳可以多层缠绕，扬程可达数十米

• 速度快：可以通过变速机构实现较快启闭速度

• 适用于大型闸门：尤其是双吊点、宽孔口的平面闸门和弧形闸门

卷扬式启闭机通常与平面钢制闸门或弧形钢制闸门配套使用。闸门本身可以是滑动式或滚轮式，材质可以是碳钢或不锈钢，具体根据工程条件设计。

卷扬式钢制闸门适用于哪些工程？

根据我们的经验，下面这些工况特别适合采用电动卷扬式钢制闸门：

1. 水库泄洪闸工作门

水库泄洪闸孔口宽度常为4-8米，设计水头10-25米，门叶重量可达10-30吨。卷扬启闭机可以布置在启闭机台上，通过钢丝绳远距离操作闸门，启闭力满足要求。

2. 河道节制闸（大跨度）

河道宽度超过5米的节制闸，通常采用双吊点卷扬启闭机，左右两个吊点通过刚性同步轴连接，保证闸门平稳升降。螺杆启闭机难以实现大跨度双吊点同步。

3. 泵站快速事故闸门

泵站进水口常设快速闸门，要求在事故时迅速关闭（通常≤2分钟）。卷扬启闭机配备离心制动器或液压缓速装置，可以实现快速闭门，这是螺杆启闭机很难做到的。

4. 弧形钢闸门

弧形闸门的启闭运动轨迹是圆弧，卷扬启闭机通过布置在闸墩上的定滑轮改变钢丝绳方向，可以很好地匹配弧门运动。大多数中型以上弧形闸门都采用卷扬启闭机。

卷扬启闭机的结构组成

一套完整的电动卷扬式钢制闸门系统，主要包括以下部分：

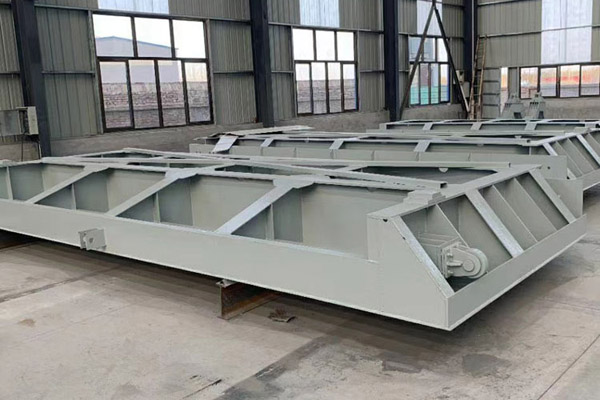

• 闸门本体：平面钢闸门（滑动或滚轮）或弧形钢闸门，按设计要求制造。

• 卷扬启闭机：包括电动机、减速机、卷筒、制动器、钢丝绳、滑轮组、机架等。

• 同步轴（双吊点时）：连接左右两台启闭机的刚性传动轴，保证同步。

• 高度指示与限位装置：开度仪、上限位开关、下限位开关。

• 荷载限制器：过载保护装置，当启闭力超限时报警或停机。

• 电控系统：控制柜、变频器（可选）、PLC、远程通讯接口。

单吊点与双吊点：怎么选？

平面钢制闸门的吊点数量取决于孔口宽度和门叶受力情况。

对于宽度超过3.5米的平面钢闸门，一般建议采用双吊点。两个吊点分别位于门叶左右两侧，通过刚性同步轴强制保持同步，门叶不会倾斜卡阻。双吊点卷扬启闭机的两个吊点共用一台电机和减速机，通过同步轴传递动力，同步精度高。

变频调速：为什么需要？

常规卷扬启闭机采用定速电机，启闭速度固定。但有些工程对启闭速度有特殊要求：

• 快速闭门（事故闸门）：要求关闭速度快，但开启速度可以慢

• 准确就位（检修闸门）：要求慢速，便于对准门槽

• 平稳启闭（大型闸门）：启闭瞬间需要低速启动，避免冲击

变频调速可以解决这些问题。通过变频器调节电机转速，实现：

• 软启动、软停止，减少对闸门和土建的冲击

• 可调节启闭速度，适应不同工况

• 节能，尤其是频繁启闭的场合

不过变频调速会使电控系统成本增加。如果工程没有特殊速度要求，常规定速卷扬启闭机已经足够。

电动卷扬式钢制闸门技术参数参考（示例）

以下是一台典型4米×4米、设计水头12米、采用双吊点卷扬启闭机的平面钢闸门参数（可定制）：

安装与调试注意事项

卷扬启闭机与钢制闸门的配合安装，比螺杆启闭机复杂一些。以下几个环节需要特别留意：

1. 启闭机机架找平：机架底座须水平，用垫铁调整高度，地脚螺栓紧固后二次灌浆。水平度偏差不超过0.5/1000。

2. 钢丝绳缠绕与长度调整：左右吊点的钢丝绳长度须一致，否则闸门会倾斜。缠绕时先让闸门落到底，调整钢丝绳长度使吊耳与吊具连接后钢丝绳受力均匀。两个吊点的钢丝绳松紧度用测力计检查，偏差不超过5%。

3. 双吊点同步轴连接：同步轴法兰螺栓须紧固，联轴器对中偏差不超过0.5毫米。安装后手动盘车检查同步性。

4. 开度仪与限位开关设定：闸门全关和全开位置分别设定上限和下限开关。开度仪需要校准，确保显示值与实际开度一致。误差不应超过±5毫米。

5. 动滑轮组与钢丝绳走向：钢丝绳不得与启闭机架、闸墩等摩擦。动滑轮应转动灵活，润滑良好。

6. 荷载限制器调试：用标准砝码或测力传感器标定，设定过载保护值（通常为额定启闭力的1.1倍）。

日常使用和维护

卷扬启闭机是机电一体化设备，维护内容比螺杆启闭机多一些。但按照周期执行，可以保证长期可靠运行。

• 每月：检查钢丝绳有无断丝、磨损、锈蚀。按照GB/T 5972标准，一个捻距内断丝数超过10%或直径磨损超过7%时需更换。钢丝绳表面涂抹钢丝绳专用润滑脂。

• 每季度：检查减速机油位，补充或更换齿轮油（初次运行500小时换油，之后每2000小时或一年换一次）。检查制动器间隙，制动轮表面有无裂纹。

• 每半年：检查所有地脚螺栓、连接螺栓是否松动。检查滑轮组转动是否灵活。测试限位开关动作是否可靠。

• 每年：进行一次各个部分检查，包括电气绝缘、接触器触点、电缆老化等。做一次全程启闭试验，记录启闭电流和速度。

• 钢丝绳更换周期：一般使用3-5年应更换，具体视磨损情况。

真实案例

案例1：湖南某大型水库泄洪闸，孔口尺寸5米×5米，设计水头18米。采用平面定轮钢闸门（Q345B喷锌），配套2×16吨双吊点卷扬启闭机，启闭速度0.4米/分钟，扬程10米。已运行7年，每年汛期启闭约15次，设备运行平稳，钢丝绳更换过一次。

案例2：江苏某泵站快速事故闸门，孔口尺寸3.5米×3.5米，设计水头9米。采用平面滑动钢闸门，配套QPK型快速卷扬启闭机，闭门时间≤90秒（靠门重和配重快速下落，电机反接制动）。已成功模拟事故落门试验3次，动作可靠。

案例3：河北某河道节制闸，孔口宽度6米×高度4米，设计水头5米。采用双吊点平面滑动闸门，配套2×8吨变频调速卷扬启闭机，可根据上下游水位差调节启闭速度。运行3年，无故障。

常见问题（FAQ）

Q：卷扬启闭机和螺杆启闭机哪个好？
A：没有一定的好坏，取决于工程需求。卷扬启闭机适合大吨位（>10吨）、高扬程（>5米）、快速启闭的场合，但造价高、维护复杂。螺杆启闭机适合中小吨位、低扬程、简单可靠的场合，成本低。我们根据您的工况建议。

Q：卷扬启闭机的钢丝绳多久换一次？
A：淡水环境中，正常使用条件下钢丝绳寿命约3-5年。如果启闭频繁（每天多次），寿命会缩短。定期检查断丝和磨损情况，达到报废标准就换。

Q：双吊点卷扬启闭机会不会不同步？
A：采用刚性同步轴连接时，理论上完全同步。同步轴本身是刚性连接，不存在相位差。只要安装时保证左右钢丝绳长度一致，运行中就不会不同步。

Q：可以远程控制吗？
A：可以。电控柜预留远程接口，可接入泵站或水库的中控系统。通过PLC和开度仪，可以在中控室显示闸门开度，并发送启闭指令。也可以增加水位联动功能。

如何获取电动卷扬式钢制闸门的选型帮助？

如果您正在规划大型水库、河道节制闸或泵站项目，需要配套卷扬启闭机，请提供以下信息：

• 孔口尺寸（宽×高）

• 设计水头（正向挡水深度）

• 闸门类型（平面闸门还是弧形闸门）

• 门叶预估重量（或由我们估算）

• 启闭速度要求（常规0.3-0.5米/分钟，可定制）

• 是否需要快速闭门

• 是否需要变频调速

• 扬程（闸门提升高度）

• 控制方式（现地/远程/联动）

收到信息后，我们24小时内给出卷扬启闭机型号、钢丝绳规格、电机功率和参考报价。

河北水卓水工——源头工厂，专业制造电动卷扬式钢制闸门及配套卷扬启闭机，大吨位快速启闭，适合大型水库河道节制闸，支持变频调速。
