钢制闸门焊接工艺评定？GB/T14173-2008附录A方法的应用与验收标准

钢制闸门在水利水电工程中承担着挡水与泄流的关键任务，其结构可靠性直接关系到工程安全。焊接工艺评定是验证钢闸门焊接接头性能的基础环节。本文围绕GB/T14173-2008附录A方法，探讨钢制闸门焊接工艺评定的具体应用流程与验收标准，为水工金属结构制造提供实操参考。

一、 钢制闸门焊接工艺评定的核心意义与前期准备

水工钢闸门长期泡在水里或者处于水位交替区，要承受水压、泥沙磨损还有腐蚀。焊接接头作为闸门结构的薄弱环节，它的质量直接决定了闸门能用多久。做焊接工艺评定，目的是验证咱们拟定的焊接工艺指导书，能不能焊出符合设计要求的焊缝。通过评定，能确定合理的焊接参数、预热温度以及焊后热处理工艺，从而指导实际生产，降低焊接**的发生率。

正式施焊前，准备工作不能马虎。焊接设备得经过校验，确保电流、电压仪表的读数准确。同时，参与评定的焊工得持有相应资质的特种设备或水工金属结构焊工合格证，且考试合格项目在有助于期内。评定用的母材和焊材都得有材质证明书，确保材料溯源清晰。

二、 GB/T14173-2008附录A方法的具体应用

做工艺评定时，得严格遵循 GB/T 14173-2008《水利水电工程钢闸门制造安装及验收规范》附录A的规定。评定工作涵盖母材选择、焊接材料匹配以及试件制备等环节。

1. 母材与焊材的科学匹配

闸门主体结构常用碳素钢或低合金钢。材料选用上，得符合 GB/T 700-2006《碳素结构钢》与 GB/T 1591-2018《低合金**度结构钢》的技术要求。对于Q235系列钢材，通常选用符合 GB/T 5117 非合金钢及细晶粒钢焊条 标准的焊材；如果用Q355等低合金**钢，就得匹配相应强度的低氢型焊条，保证焊缝金属的力学性能跟母材对等。针对厚度较大的低合金钢板，为了防止焊接冷裂纹，工艺里还得规定预热温度和层间温度控制范围。

1. 试件制备与焊接实操

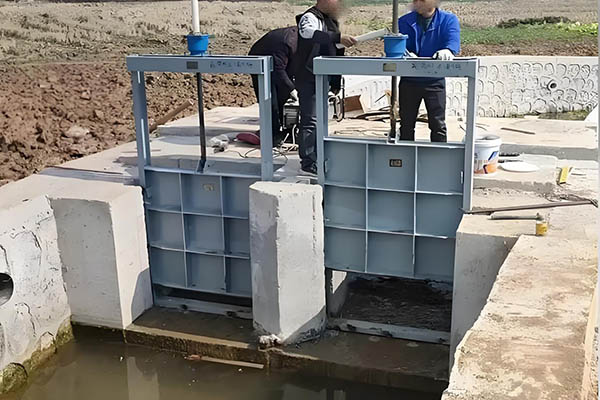

试件的厚度和接头形式得覆盖实际产品的范围。在某河道综合治理项目中，采用 3×3m 平面钢闸门，主梁与面板的角焊缝以及主梁对接焊缝是评定的核心对象。我们制备了板厚为12mm和20mm的对接与角接试件，严格按照拟定的焊接电流、电压和焊接速度来施焊。施焊过程中，详细记录每一层的层间温度、清根方法以及多层多道焊的排布方式，确保工艺参数能够重复。

三、 焊接试件的检验与验收标准

试件焊完后，得经过外观检查、无损检测和力学性能试验。各项**都得满足 GB/T 14173-2008《水利水电工程钢闸门制造安装及验收规范》的验收规定。

1. 无损检测的规范应用

内部**检测主要靠超声波探伤。在这个环节，我们执行 GB/T 11345-2023《焊缝无损检测 超声检测技术、检测等级和评定》。对于闸门的主受力焊缝，检测等级通常设定为B级，验收等级要求达到2级，确保焊缝内部没有裂纹、未熔合等危险性**。对于角焊缝或特定结构部位，还可以辅以磁粉或渗透检测，排查表面及近表面**。

1. 力学性能与检验参数

力学性能试验包括拉伸、弯曲和冲击试验。下面是常规对接接头工艺评定的关键检验参数表：

检验项目	试验方法/标准依据	验收要求
外观检查	目视及量具测量	焊缝成型良好，无裂纹、气孔、咬边等**
超声检测	GB/T 11345-2023	检测等级B级，评定等级2级合格
拉伸试验	室温拉伸试验方法	抗拉强度不低于母材标准规定的下限值
面弯/背弯	弯曲试验方法	弯曲角度180°，受拉面不得出现大于3mm的裂纹
冲击试验	夏比摆锤冲击试验	在设计温度下，冲击吸收能量满足规范要求

四、 焊后尺寸控制、防腐处理与质量分等

焊接过程难免会产生变形，所以焊后尺寸控制与表面防腐是验收的重要一环。

1. 尺寸与形位公差控制

闸门拼装焊接后，整体尺寸和形位公差得符合 GB/T 19804-2017《焊接结构的一般尺寸公差和形位公差》的规定。比如，闸门面板的平面度、主梁的直线度以及对角线差，都得控制在标准允许的公差带内。如果超差了，得用火焰矫正或机械矫正的方法调整。在前面提到的3×3m平面钢闸门制造中，我们通过合理的焊接顺序和刚性固定法，把面板平面度偏差控制在了3mm以内，满足了形位公差要求。

1. 表面防腐处理

焊接完成并检验合格后，闸门得进行防腐涂装。涂装前的表面处理质量直接影响涂层附着力。这个环节要应用 GB/T 8923.1-2011《涂覆涂料前钢材表面处理 表面清洁度的目视评定》。通常要求钢材表面除锈等级达到Sa2.5级，表面粗糙度得跟所选防腐涂料相匹配，保障闸门在水下环境中的抗腐蚀能力。

1. 产品质量分等验收

出厂验收阶段，可以参照 JG/T 160-2017《钢闸门 产品质量分等》对闸门进行综合评定。这个标准把钢闸门产品分为优等品、一等品和合格品。通过评估焊接质量、尺寸偏差、表面防腐处理等**，判定产品所属等级。这不仅规范了出厂检验流程，也为用户选型提供了直观的质量参考。

五、 总结

钢制闸门焊接工艺评定是保障水工金属结构安全运行的基础工作。通过应用 GB/T 14173-2008《水利水电工程钢闸门制造安装及验收规范》附录A的方法，结合相关母材、焊材、无损检测及表面处理标准，能够科学验证焊接工艺的可行性。在实际制造中，严格控制试件制备、无损探伤、焊后尺寸公差及防腐除锈等级，并依据产品质量分等标准进行验收，能有助于提升钢闸门的整体制造水平，确保其在复杂水况下的长期稳定运行。作为水工机械产品工程师，我们得把这些标准规范落实到生产的每一个细节中，为水利水电工程提供可靠的产品保障。
