渠道插板闸门安装与固定 | 渠道开槽、门框埋设、插板启闭试验

渠道插板闸门作为水利工程中的关键控制设备，其安装质量直接关系到整个渠道系统的运行安全与使用寿命。许多项目在实际运行中出现漏水、卡阻或启闭困难等问题，根源往往在于安装环节的疏忽。从渠道开槽定位到门框混凝土浇筑，再到插板启闭试验，每一个步骤都需要严格遵循技术规范。本文结合水卓水工机械多年的现场经验，对渠道插板闸门的安装与固定流程进行梳理，旨在为技术人员提供一套务实的实操指南。

渠道开槽与基础处理

渠道开槽是闸门安装的起始环节，基础处理的质量决定了后续结构的稳定性。在施工前，需依据设计图纸复核渠道轴线与高程，确保沟槽位置准确。土壤承载力不足的区域，建议进行换填或加固处理，防止不均匀沉降导致门框变形。沟槽深度与宽度需预留出足够的混凝土保护层空间，一般门槽两侧各预留 100mm 至 150mm 的操作间隙，便于后期找平与灌浆。

在某河道综合治理项目中，渠道断面较宽且土质松软。施工团队在开槽阶段采用了分层夯实工艺，并在底部铺设了级配砂石垫层。这种处理方式有效提升了地基承载力，避免了因软基沉降造成的闸门偏斜。同时，开槽过程中需注意排水措施，若遇地下水丰富地段，应设置临时集水井，保持作业面干燥，防止泥浆混入混凝土影响强度。

基础开挖完成后，需使用全站仪复测中心线与高程偏差。对于大型渠道工程，建议分段放样，每 10 米设立一个控制点，确保整体直线度满足要求。沟槽底部平整度偏差控制在±5mm 以内，为门框就位创造良好条件。

门框埋设与焊接工艺

门框埋设是固定闸门的核心步骤，直接承受水压力与启闭力。门框组件进场后，首先需核对产品外观与尺寸，参照 GB/T 14173-2008《水利水电工程金属结构产品 包装、运输和储存》标准，检查产品在运输过程中是否存在磕碰损伤或锈蚀，确保交付状态符合出厂要求。确认无误后，方可进行吊装埋设。

门框固定通常采用预埋钢筋焊接或膨胀螺栓连接方式。在水泥混凝土结构中，**使用预埋钢筋焊接法，将门框主梁与渠道侧壁钢筋网牢固焊接，形成整体受力体系。焊接时需保证焊缝饱满，无夹渣、气孔等缺陷，焊后清理药皮并涂刷防锈漆。

门框就位后，需进行三维校正。水平度、垂直度及中心线偏差均需在允许范围内。以下为门框埋设的关键参数参考表：

检测项目	允许偏差（mm）	检测方法
门框顶标高	±10	水准仪测量
门框中心线偏差	±5	经纬仪或钢尺
门框垂直度	≤3/1000	吊线锤配合塞尺
门框对角线差	≤5	钢卷尺

混凝土浇筑时，应避免振捣棒直接接触门框导轨面，防止位移或损伤密封面。浇筑宜分次进行，**次浇筑至门框底部，待初凝后再浇筑上部，确保锚固效果。在门框顶部与混凝土接触部位，可增设止水环以增强防渗性能。

插板安装与止水调整

插板安装是在门框固定完毕且混凝土达到设计强度后进行。操作前需清除导轨内的杂物，涂抹适量润滑脂，减少启闭阻力。插板叶片与导轨之间的间隙需均匀，单侧间隙建议控制在 2mm 至 4mm 之间。间隙过小易导致摩擦卡死，过大则影响止水效果。

止水橡胶的安装是防漏的关键。橡胶条需连续贴合，转角处采用 45°拼接，避免直角应力集中。搭接长度不小于 100mm，并用专用胶粘剂固定。对于高压工况，建议在门框下部增设底止水，上部设顶止水，形成封闭止水系统。

在某灌区改造工程中，由于渠道水深较大，原设计止水方案出现渗漏。经分析发现是侧向止水压缩量不足。我们通过调整压紧螺栓，增加了止水压缩量至 3mm，并更换了硬度适中的三元乙丙橡胶，解决了渗漏问题。此案例表明，止水细节决定*终密封性能，不可马虎。

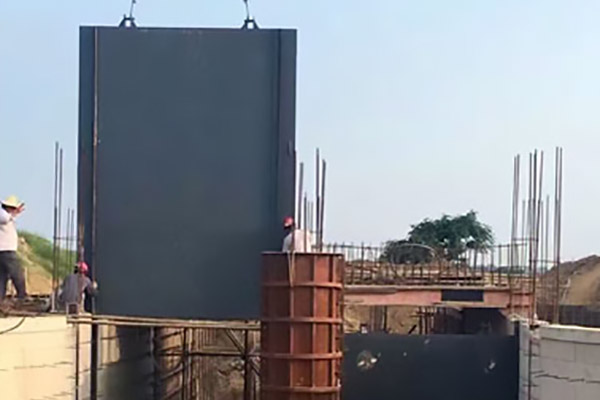

插板吊装时需轻拿轻放，避免刮伤表面防腐层。安装完毕后，手动摇动测试，确认无卡阻现象。若遇到阻力，需检查导轨直线度及插板平行度，*要时进行局部打磨修正。

启闭试验与验收标准

启闭试验是检验安装质量的*后一道关卡。试验分为空载试车与负载试车两个阶段。空载试车主要验证启闭机构的运行平稳性，包括行程开关灵敏度、限位装置可靠性等。负载试车则需模拟实际水位工况，观察闸门在不同开度下的受力状态及止水严密性。

根据 SL 74-2019《水利水电工程钢闸门制造、安装及验收规范》的要求，闸门启闭全过程应平稳，无异常声响。关闭状态下，止水部位的渗漏量需符合设计要求。对于平面插板闸门，通常要求在额定水头下，单位面积渗漏量不超过规定值，且启闭时间应在设定范围内。

试验过程中需记录以下数据：启闭力数值、电机电流、运行速度、振动幅度及噪音分贝。若发现启闭力异常增大，需排查是否因导轨变形或异物阻碍造成。在验收环节，所有测试数据需形成书面报告，由监理、业主及施工方共同签字确认。

此外，还需对电气设备进行*缘测试，确保接地良好。在潮湿环境下，电缆接头需做防水处理。试验结束后，应将闸门置于半开或全关的安全位置，并切断电源，做好成品保护。

总结

渠道插板闸门的安装是一项系统性工作，涉及土建配合、机械加工与电气调试等多个方面。从渠道开槽的定位精度，到门框埋设的焊接质量，再到插板止水的严密性，每一环节都影响着*终的运行效果。我们在施工中建议严格把控材料进场关，参照 GB/T 14173-2008 核实产品状态，执行 SL 74-2019 规范指导安装与验收。通过科学的数据监测与细致的现场调试，方能确保闸门长期稳定运行，为水利设施发挥应有功能提供坚实保障。
